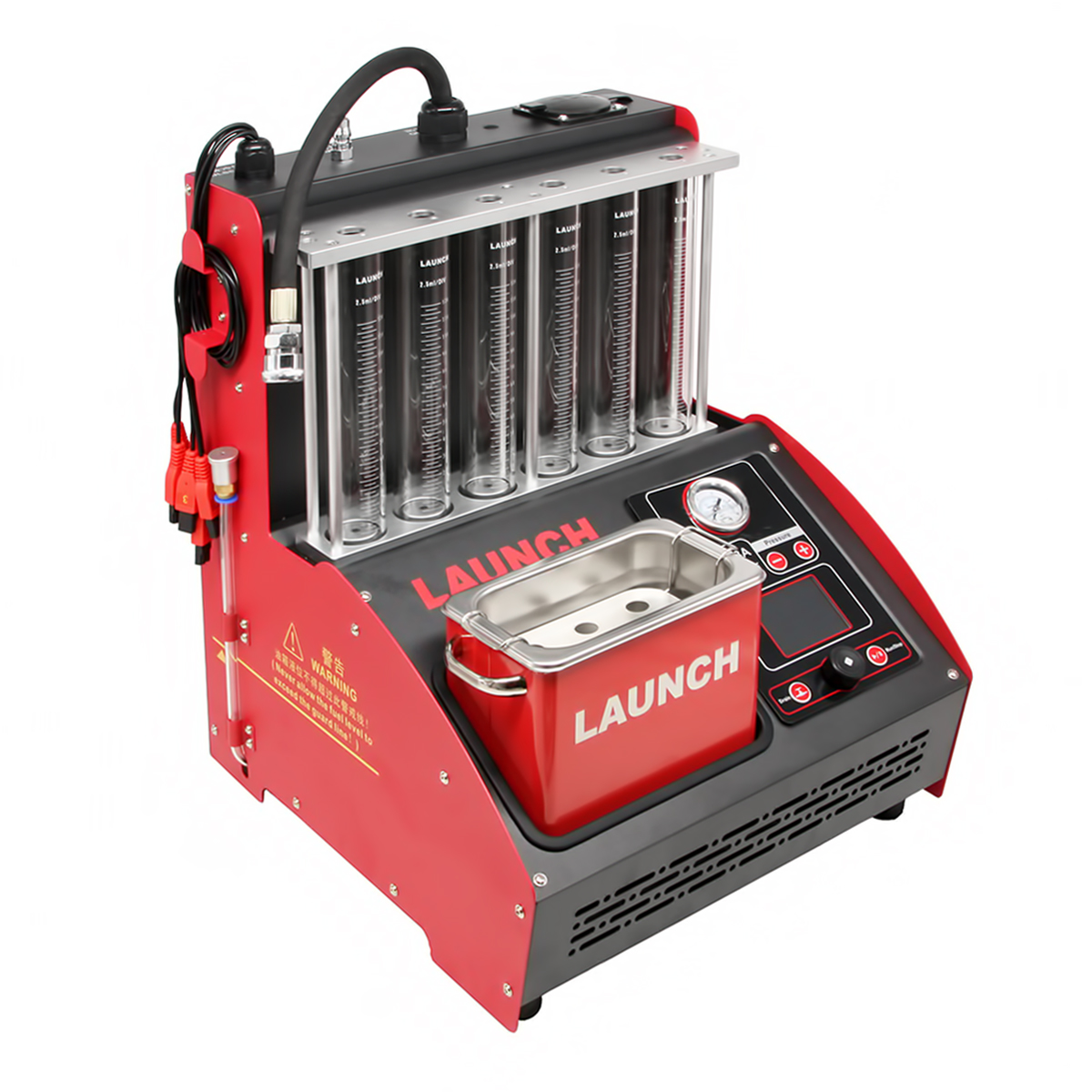

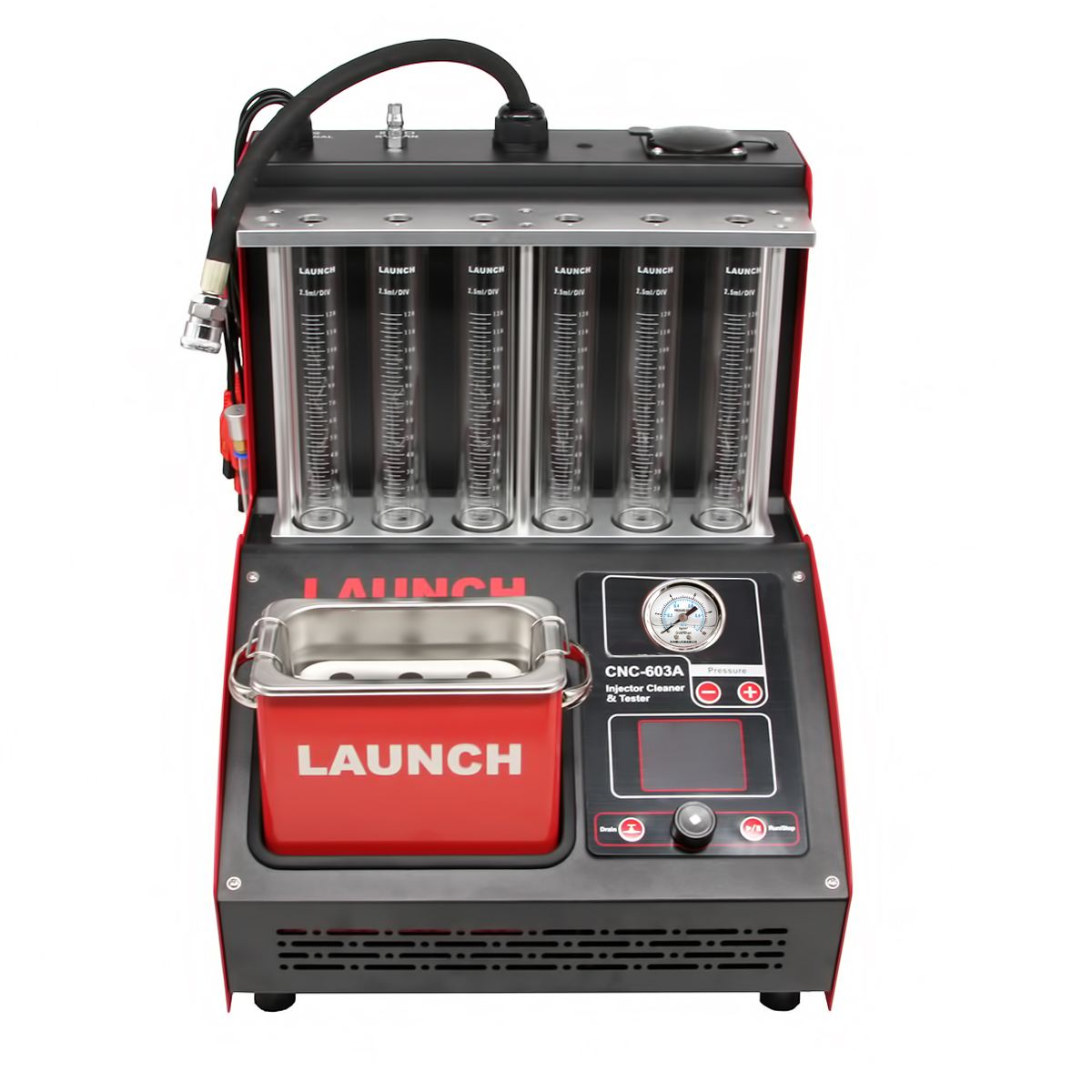

CNC-603A - новая версия стенда для тестирования и ультразвуковой очистки форсунок легковых автомобилей от компании LAUNCH. Версию доработали с учетом всех конструктивных замечаний и пожеланий пользователей.

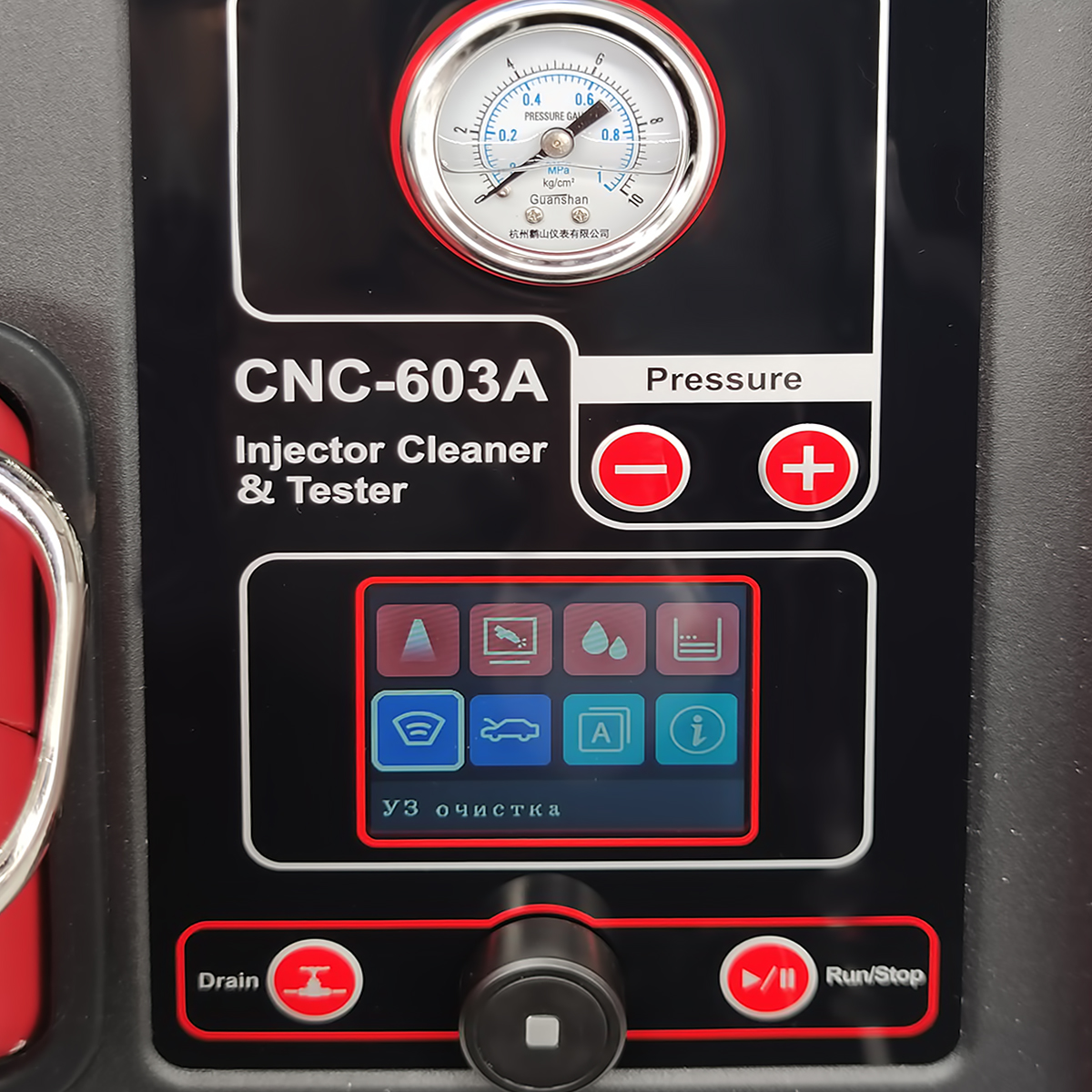

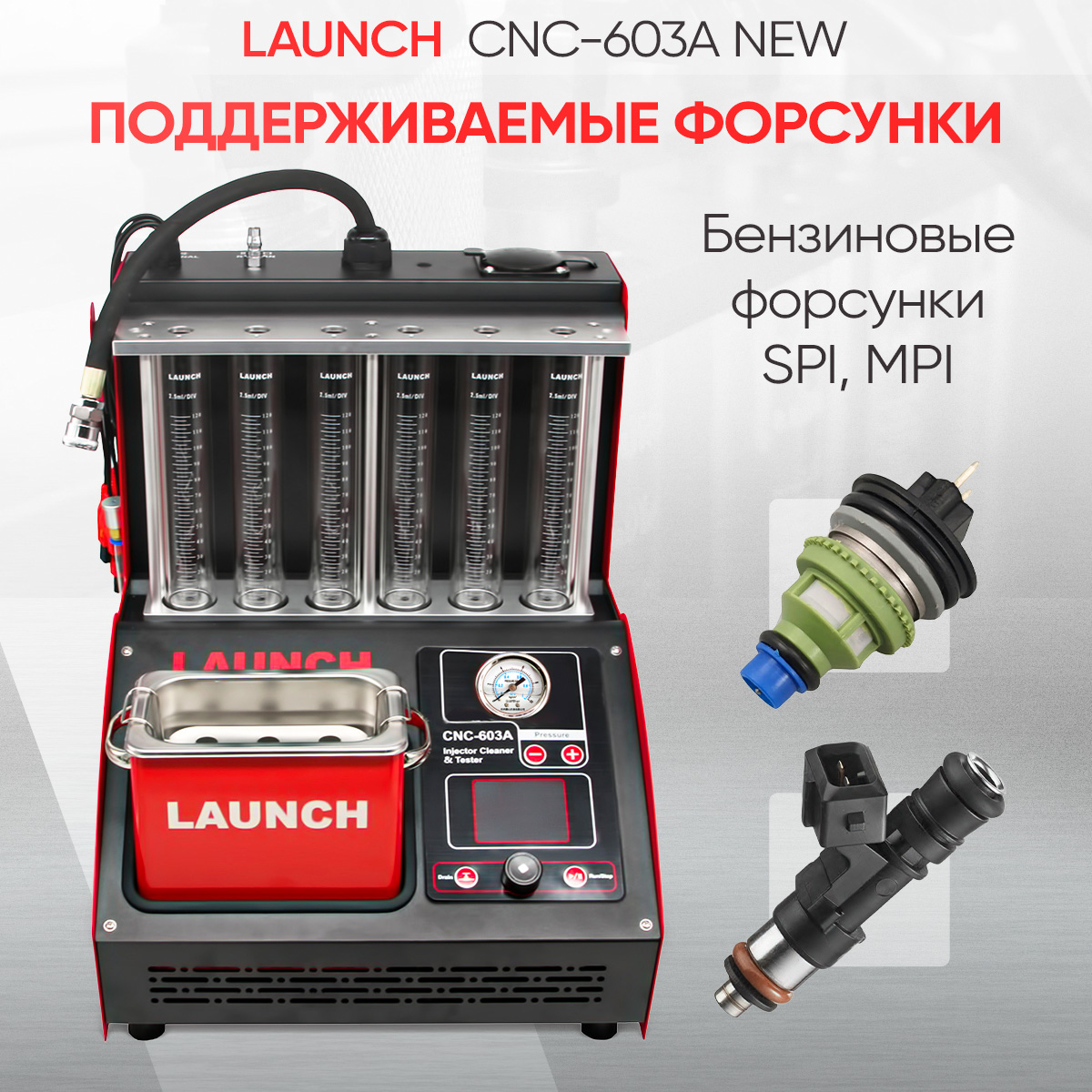

Стенд CNC-603A используется для работы с бензиновыми инжекторами верхней или боковой* подачи. Ультразвуковая ванна быстросъемная, экономит пространство. Передняя панель влагозащищенная. Удобный цифровой цветной дисплей делает работу с прибором еще более комфортной.

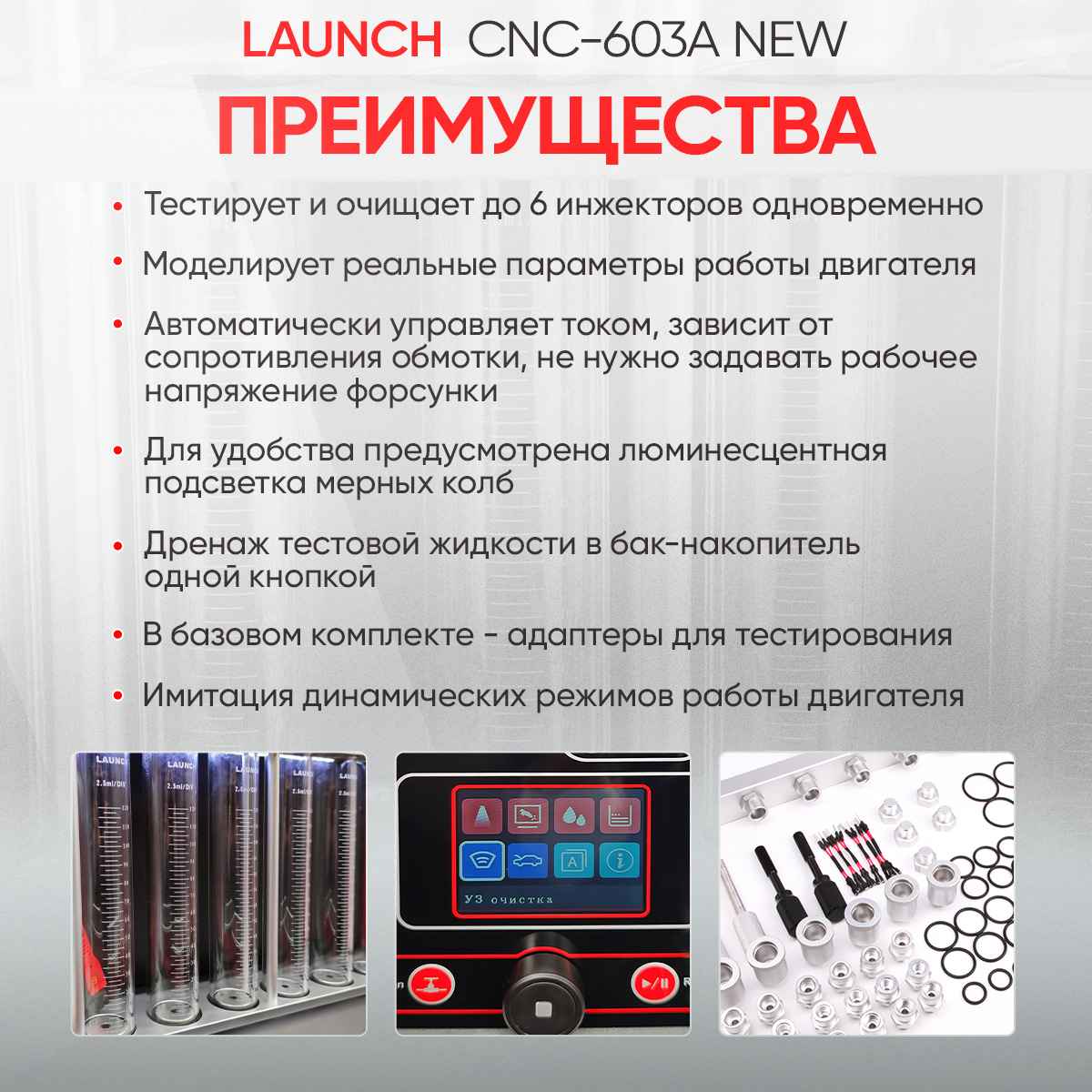

Особенности применения Launch CNC-603A
- Тестирует и очищает до 6 инжекторов одновременно
-
Моделирует реальные параметры работы двигателя
-
Автоматически управляет током, зависит от сопротивления обмотки, не нужно задавать рабочее напряжение форсунки
-

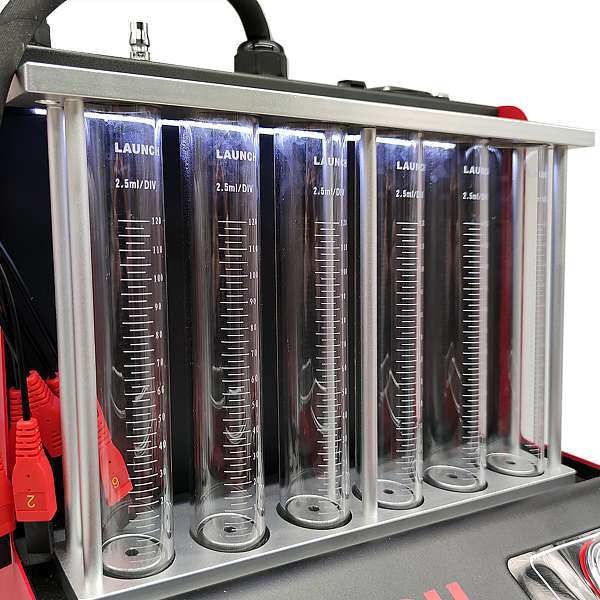

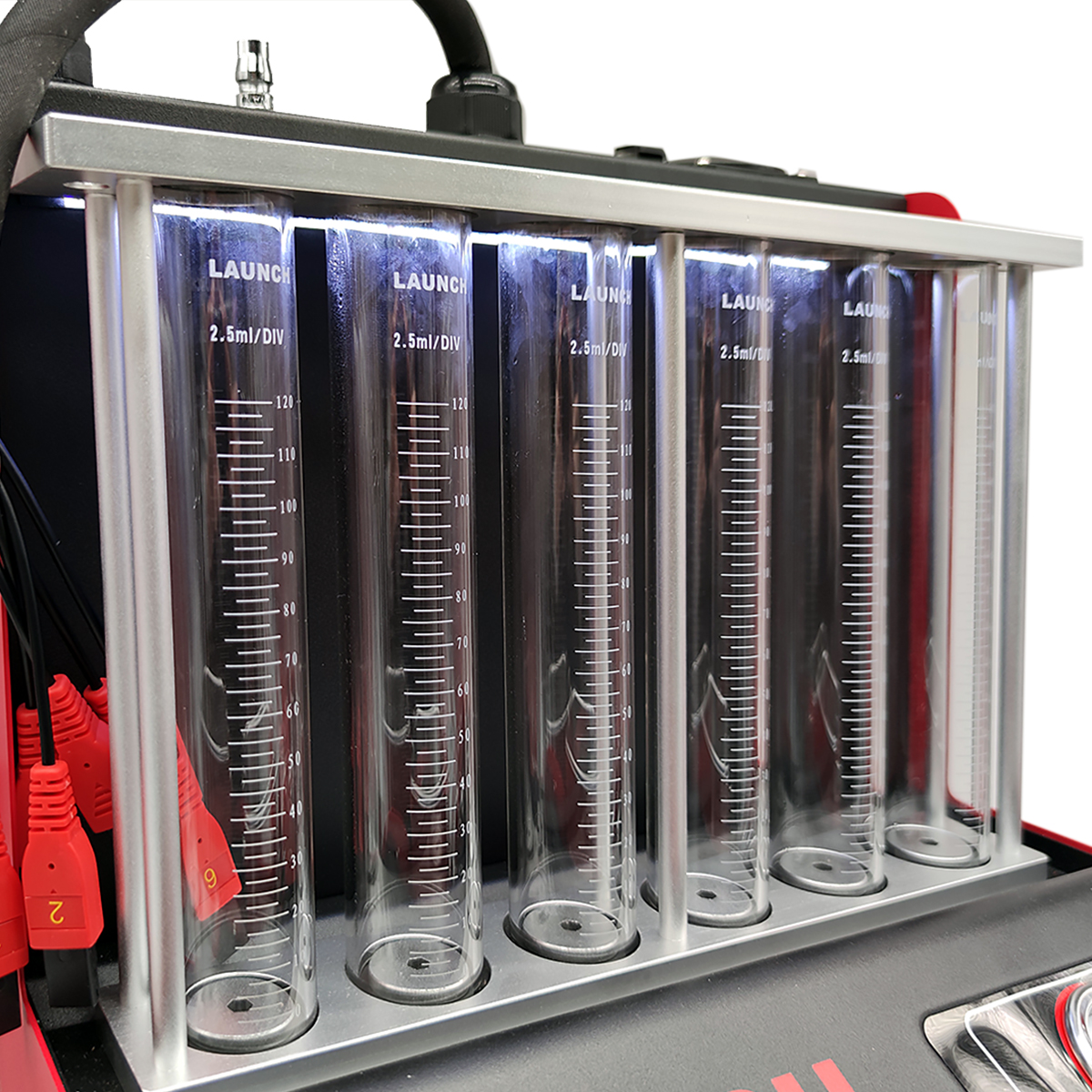

Для удобства предусмотрена люминесцентная подсветка мерных колб
-
Дренаж тестовой жидкости в бак-накопитель одной кнопкой
-
В базовом комплекте - адаптеры для тестирования
- Имитация динамических режимов работы двигателя
В стенде реализованы все те функции, что есть в CNC-602A, но в более свободном и легком исполнении.

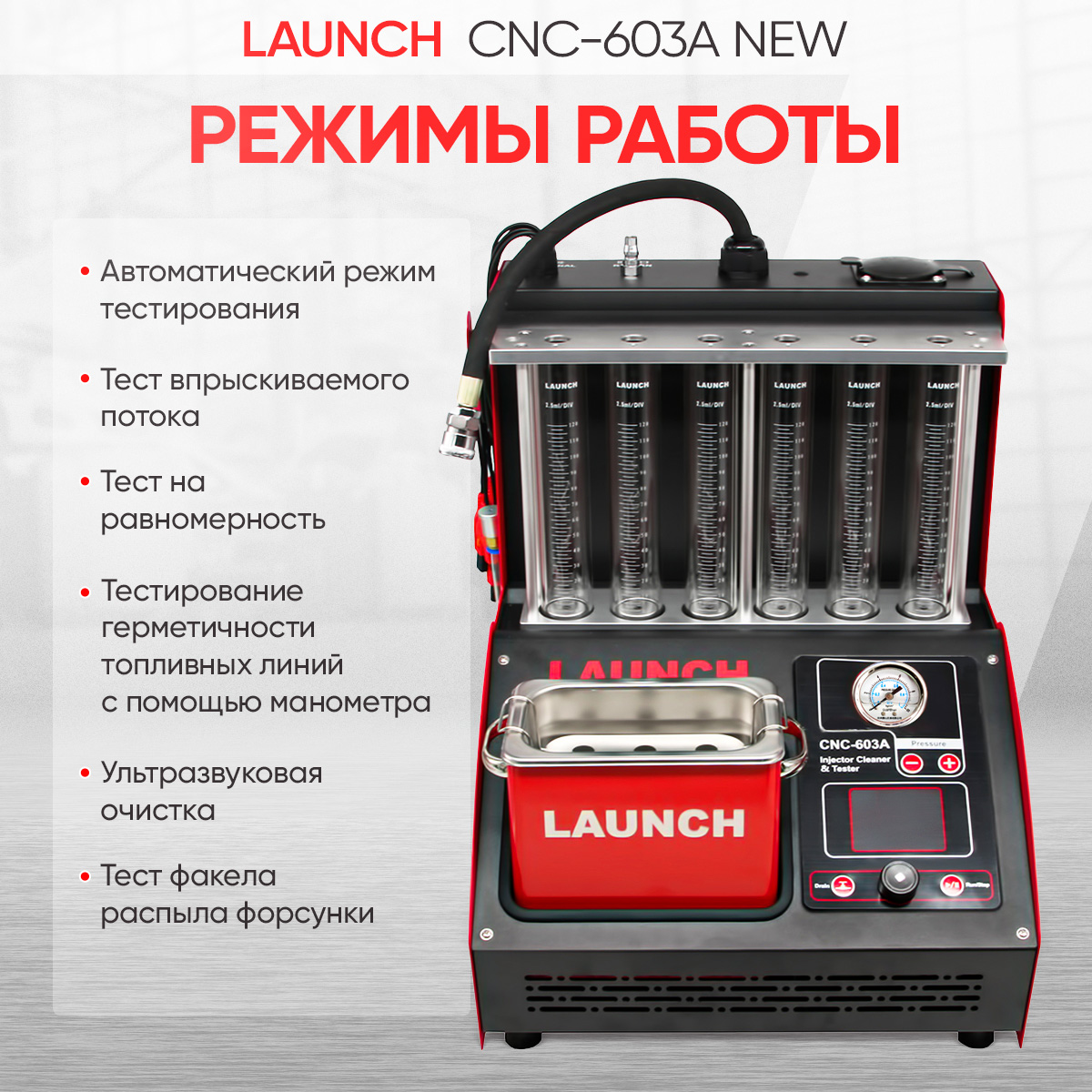

Функциональные возможности
- Автоматический режим тестирования
- Тест впрыскиваемого потока
- Тест на равномерность
- Тестирование герметичности топливных линий с помощью манометра
- Ультразвуковая очистка
- Тест факела распыла форсунки

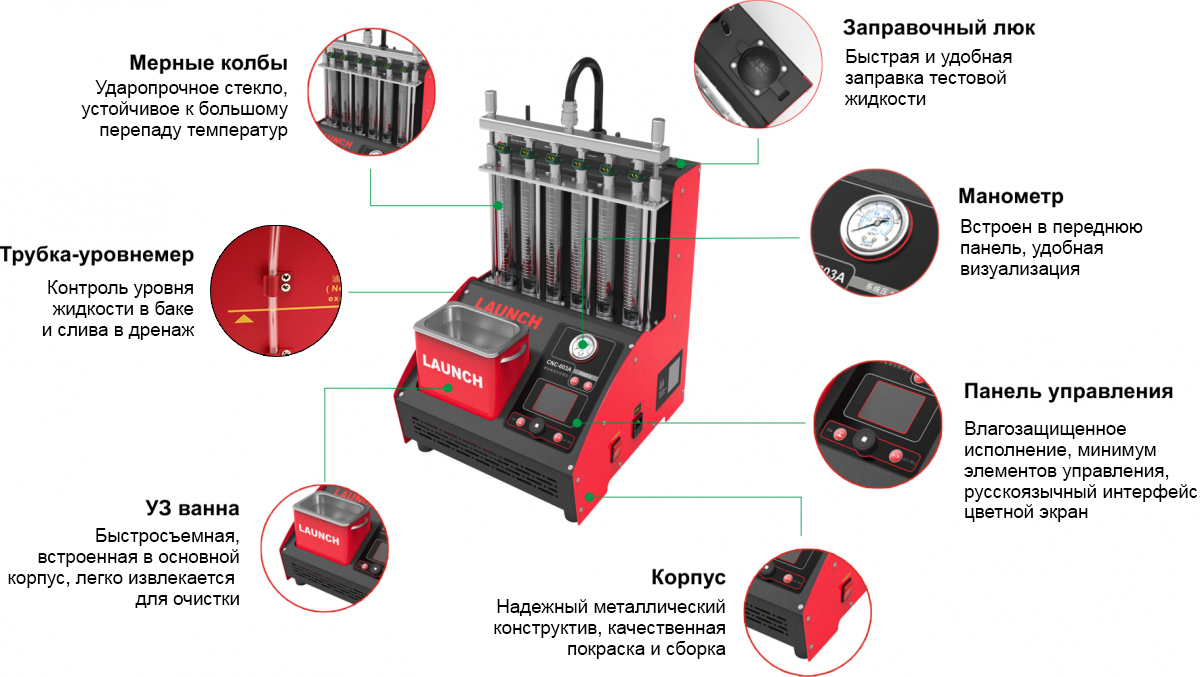

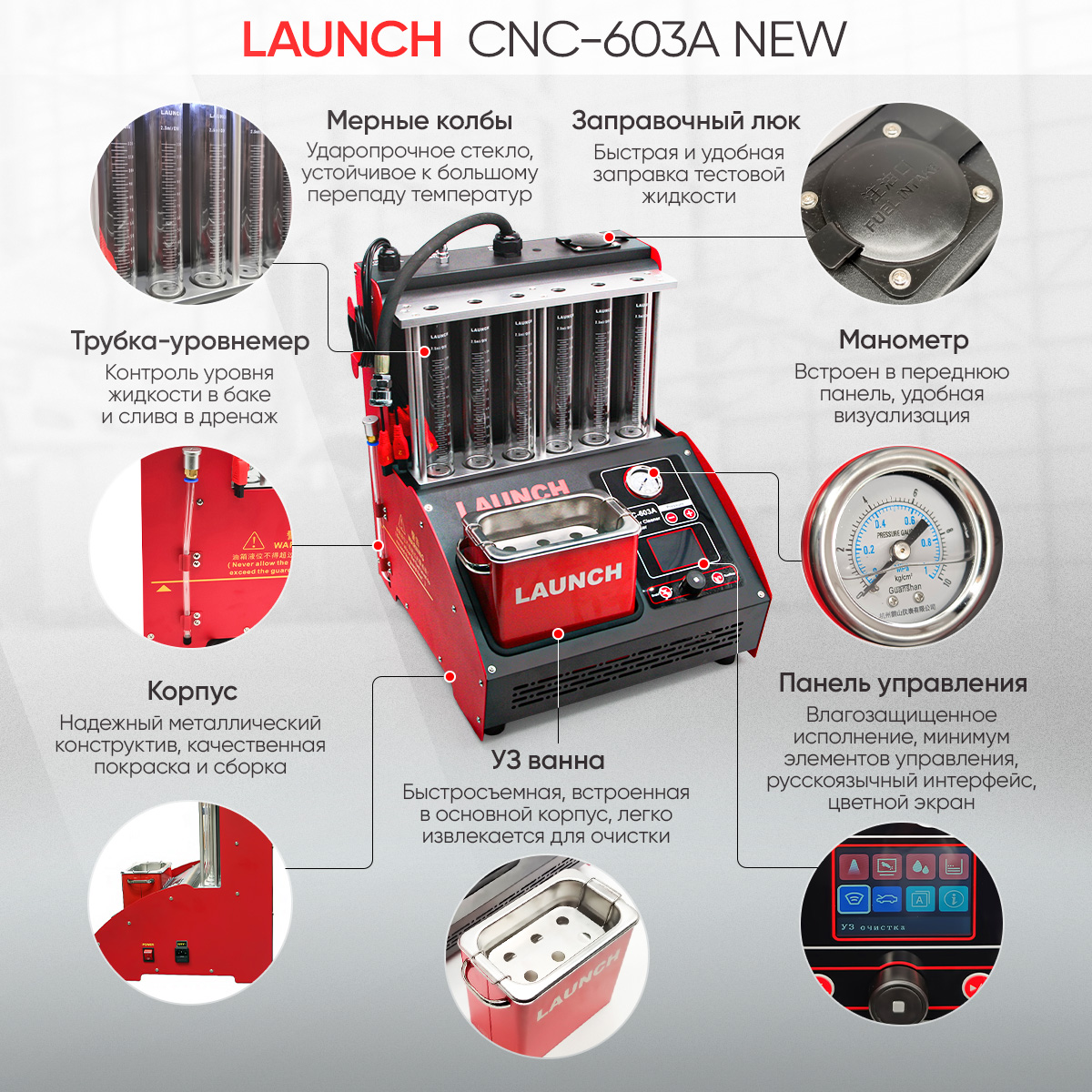

Преимущества CNC-603A New
Среди основных преимуществ стенда
для тестирования и ультразвуковой очистки форсунок можно выделить быстросъемную УЗ-ванну и колбы из ударопрочного стекла в главном блоке.
Технические характеристики и отличия установок для очистки форсунок Launch CNC
Эту таблицу можно прокручивать
Наименование
|
|
|
|
Покрытие
|
Поддерживаемые типы форсунок
|
SPI, MPI
|
SPI, MPI
|
С сопротивлением от 1 до 20 Oм: SPI, MPI, GDI, FSI, JTS, CGI, HPi, Ecotec, DISI, TSI, TFSI, IDE (кроме пьезофорсунок)
|
Функции
|
Тест на равномерность
|
+
|
+
|
+
|
Тест формы факела распыла
|
+
|
+
|
+
|
Тест производительности
|
+
|
+
|
+
|
Тест герметичности (гидроплотности)
|
+
|
+
|
+
|
Тест на пневмоплотность (с помощью сжатого воздуха)
|
|
|
+
|
Усиленный режим тестирования и очистки с помощью сжатого воздуха
|
|
|
+
|
УЗ очистка
|
+
|
+
|
+
|

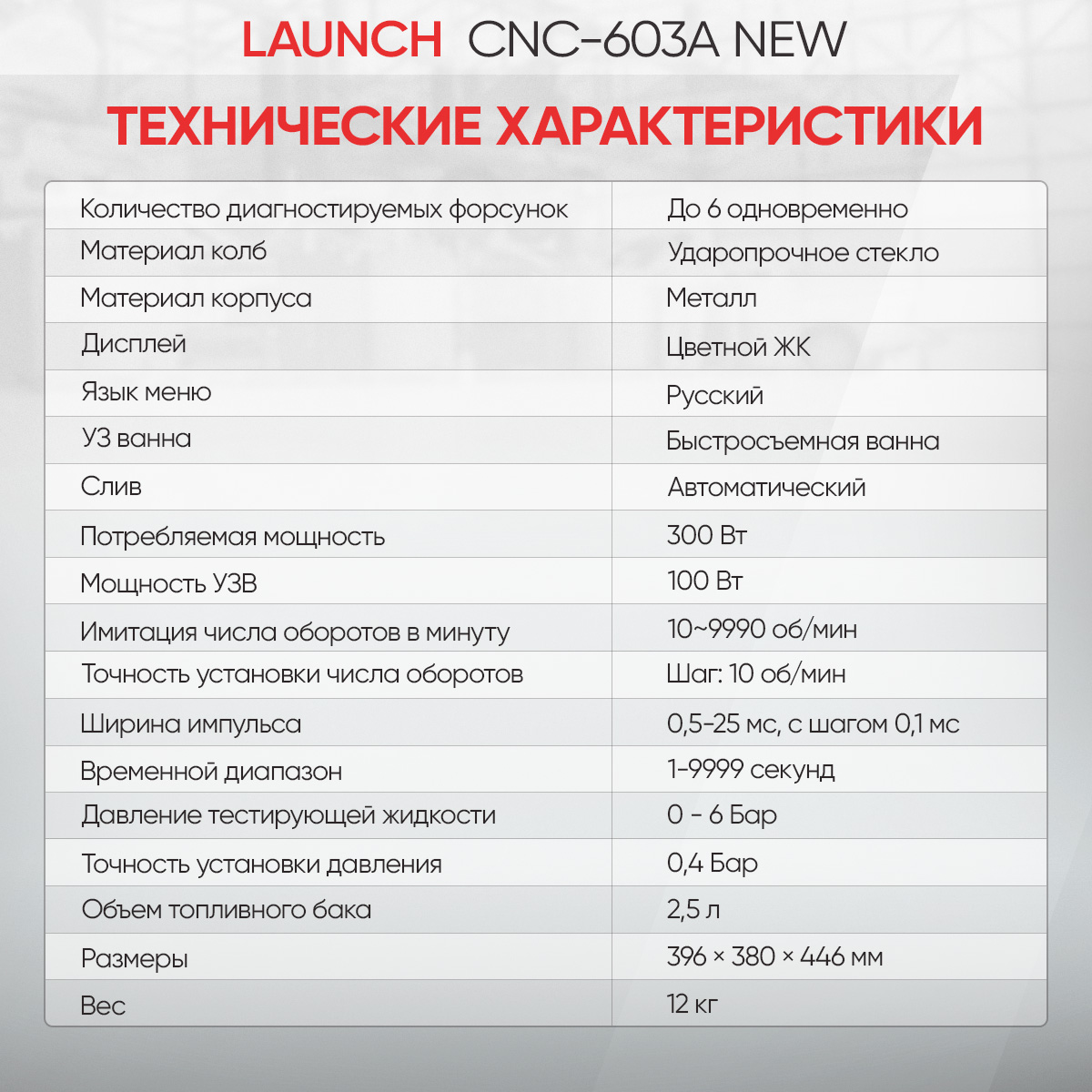

Технические характеристики
|
Количество диагностируемых форсунок
|
До 6 одновременно
|
До 6 одновременно
|
До 6 одновременно
|
Материал колб
|
Ударопрочное стекло
|
Ударопрочное стекло
|
Ударопрочное стекло
|
Материал корпуса
|
Металл
|
Металл
|
Металл
|
Дисплей
|
Цветной ЖК
|
Цветной ЖК
|
Цветной ЖК
|
Язык меню
|
Русский
|
Русский
|
Русский
|
УЗ ванна
|
Отдельно стоящая
|
Быстросъемная ванна
|
Быстросъемная ванна
|
Количество диагностируемых форсунок
|
До 6 одновременно
|
До 6 одновременно
|
До 6 одновременно
|
Слив
|
Ручной
|
Автоматический
|
Автоматический
|
Потребляемая мощность
|
240 Вт
|
300 Вт
|
350 Вт
|
Мощность УЗВ
|
50 Вт
|
100 Вт
|
100 Вт
|
Имитация числа оборотов в минуту
|
10~9990 об./мин.
|
10~9990 об./мин.
|
10~9990 об./мин.
|
Точность установки числа оборотов
|
Шаг: 10 об./мин.
|
Шаг: 10 об./мин.
|
Шаг: 10 об./мин.
|
Ширина импульса
|
0,5-25 мс, с шагом 0,1 мс
|
0,5-25 мс, с шагом 0,1 мс
|
0,5-25 мс, с шагом 0,1 мс
|
Временной диапазон
|
1-9999 секунд
|
1-9999 секунд
|
1-9999 секунд
|
Давление тестирующей жидкости
|
0 - 6 Бар
|
0 - 6 Бар
|
0 - 10 Бар
|
Давление воздуха
|
|
|
5 - 8 Бар
|
Точность установки давления
|
0,4 Бар
|
0,4 Бар
|
0,2 Бар
|
Объем топливного бака
|
2 л
|
2,5 л
|
3 л
|
Размеры
|
352x305x345 мм
|
396 x 380 x 446 мм
|
454 x 480 x 575 мм
|
Вес
|
10,5 кг
|
12 кг
|
18,5 кг
|
* Для работы с форсунками с боковой подачей, требуется специальная топливная рампа и комплект адаптеров, которые приобретаются отдельно.
Внимание!!!
Установка Launch CNC 603A NEW
Предназначена для тестирования только бензиновых форсунок, кроме форсунок GDI
Стенд для тестирования форсунок. Обзор от Алексея Пахомова
Видеоруководство пользователя стенд Launch CNC 603A
Видеообзор установки Launch CNC-603A NEW
Тестирование новой установки Launch CNC 603 в условиях автосервиса

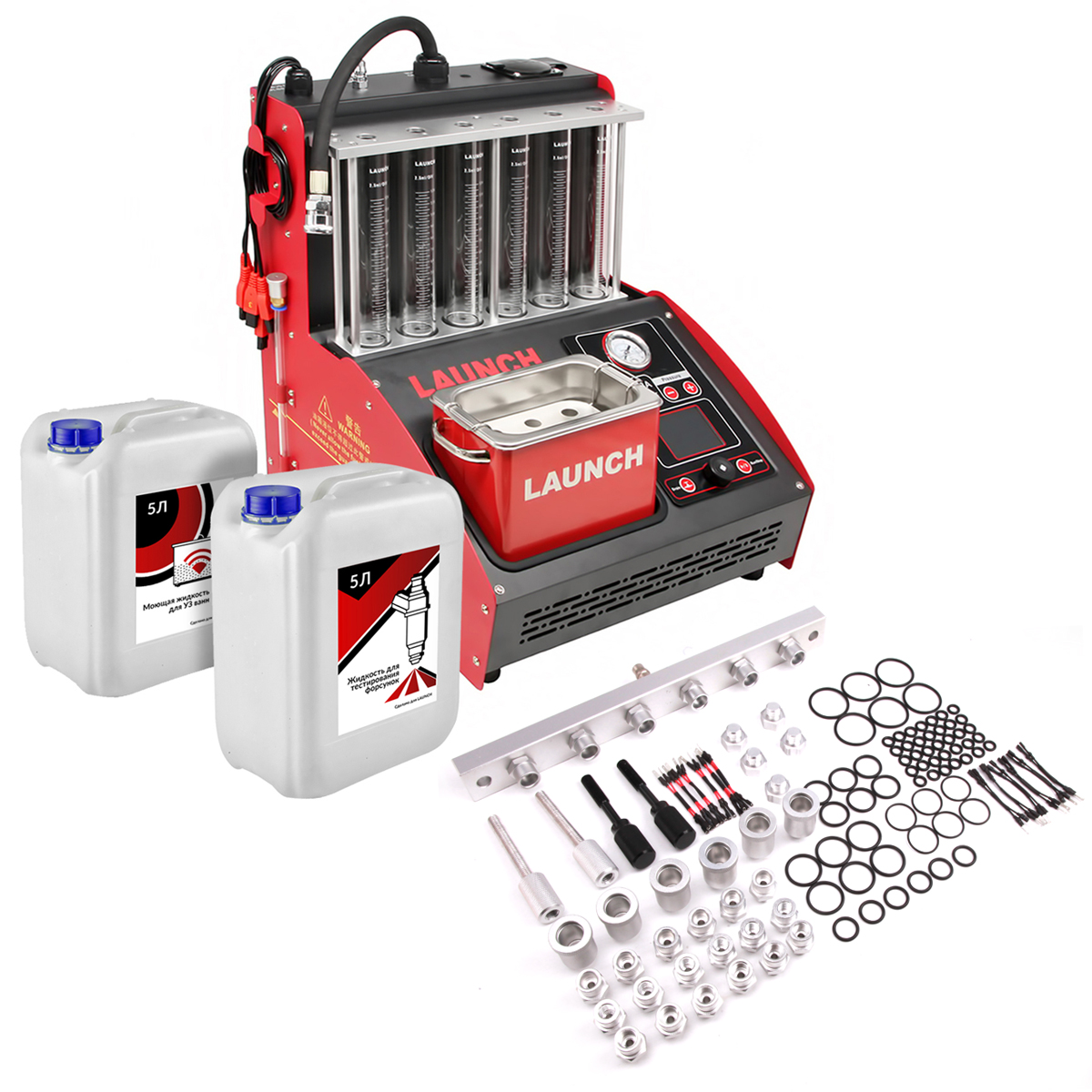

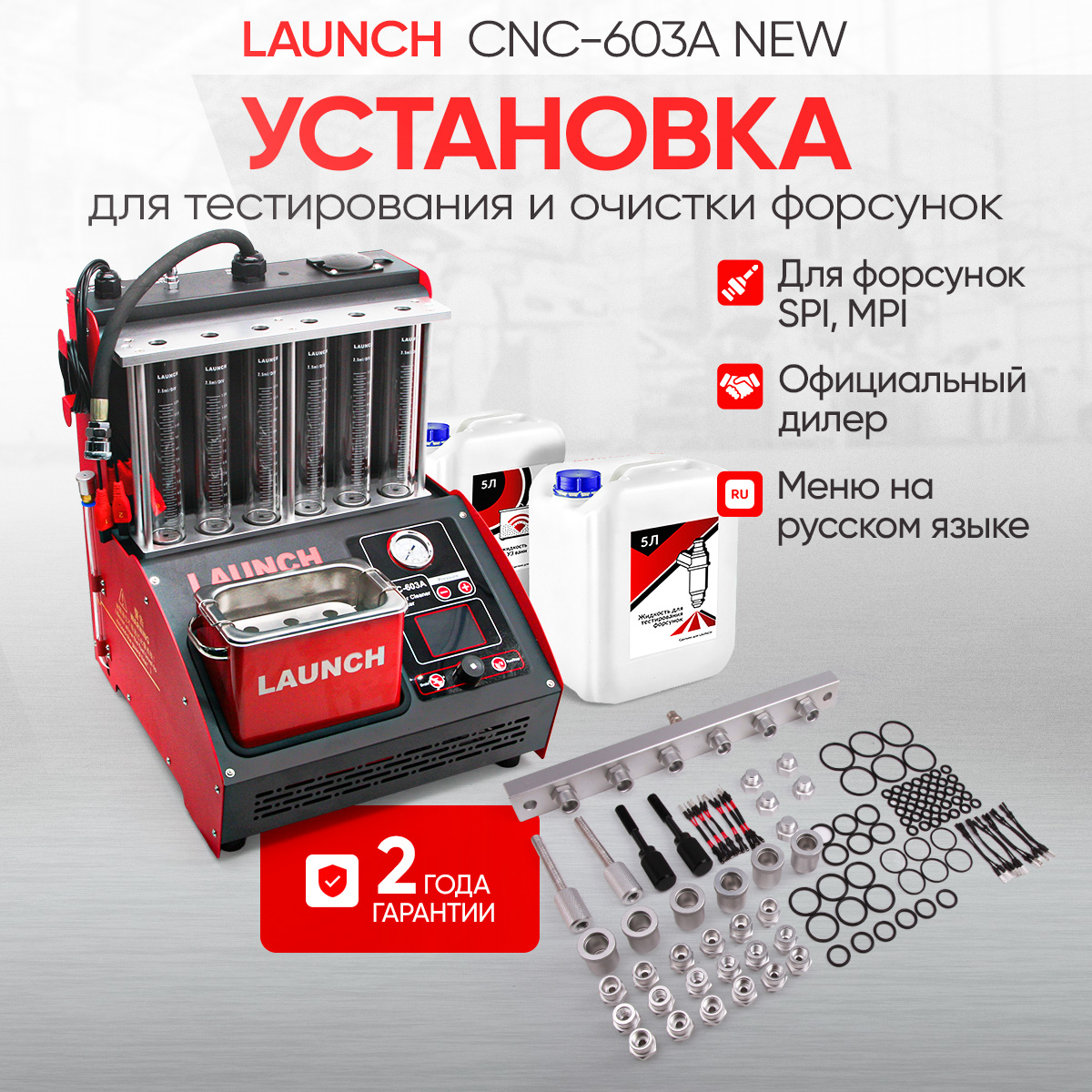

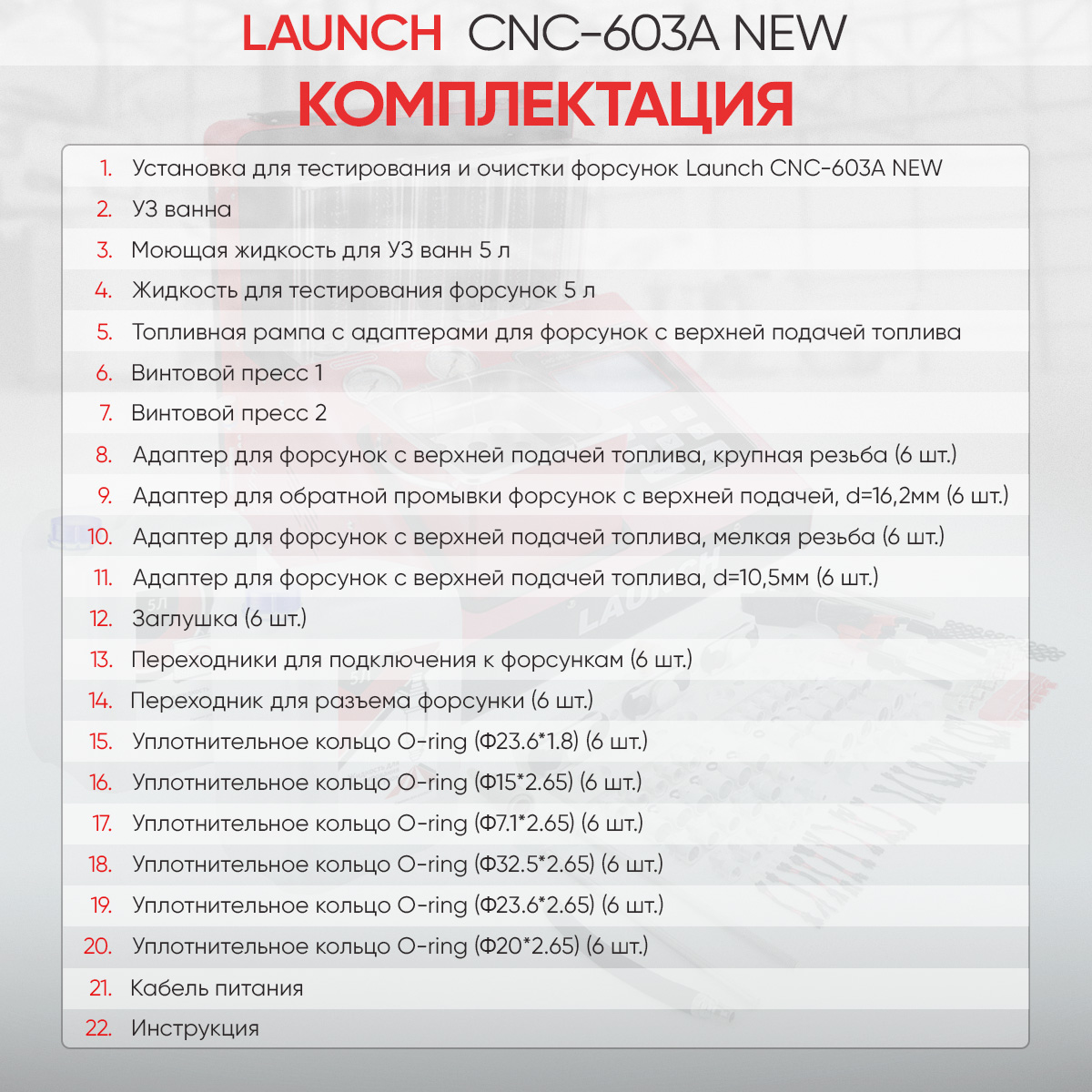

Установка для тестирования и очистки форсунок Launch CNC-603A NEW

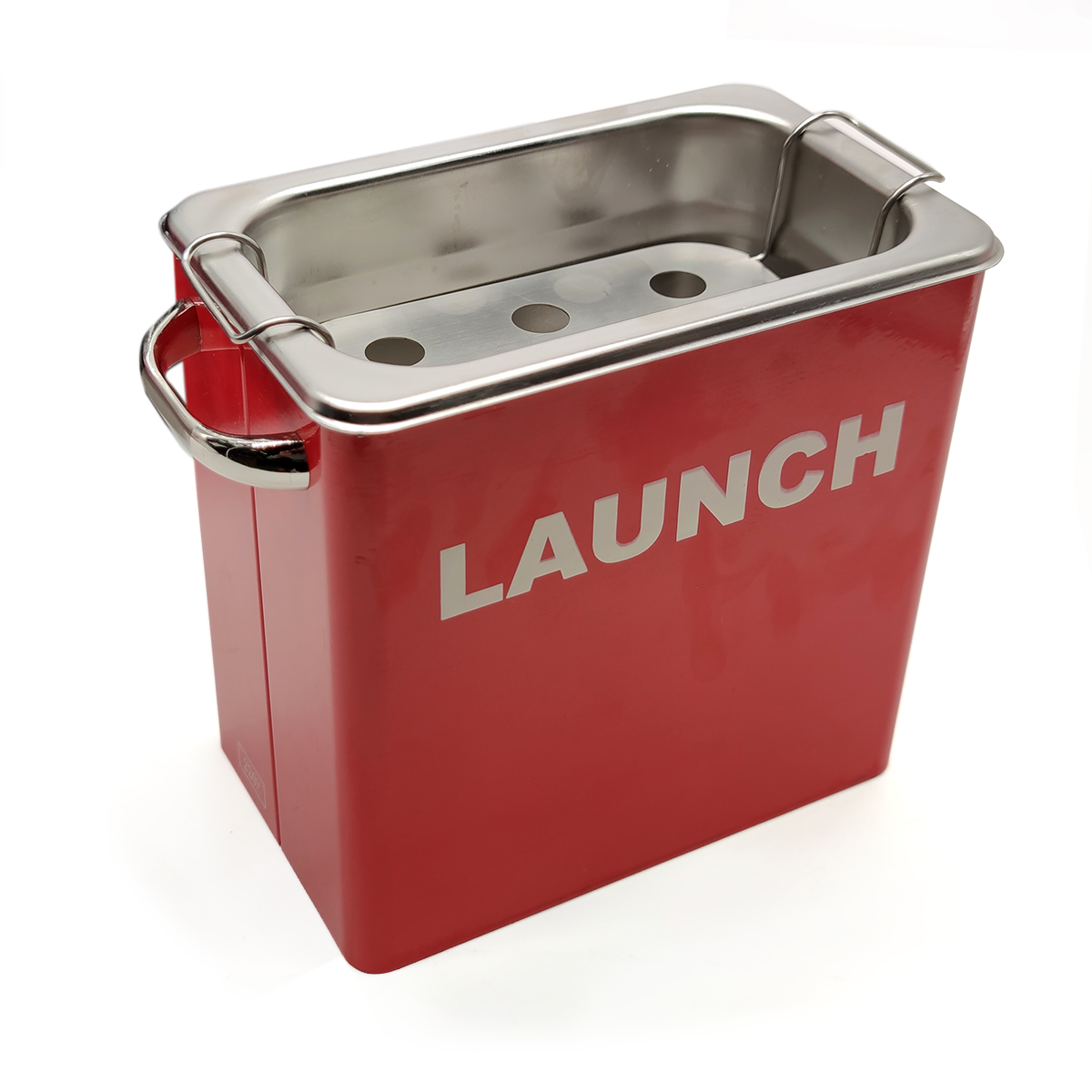

УЗ ванна

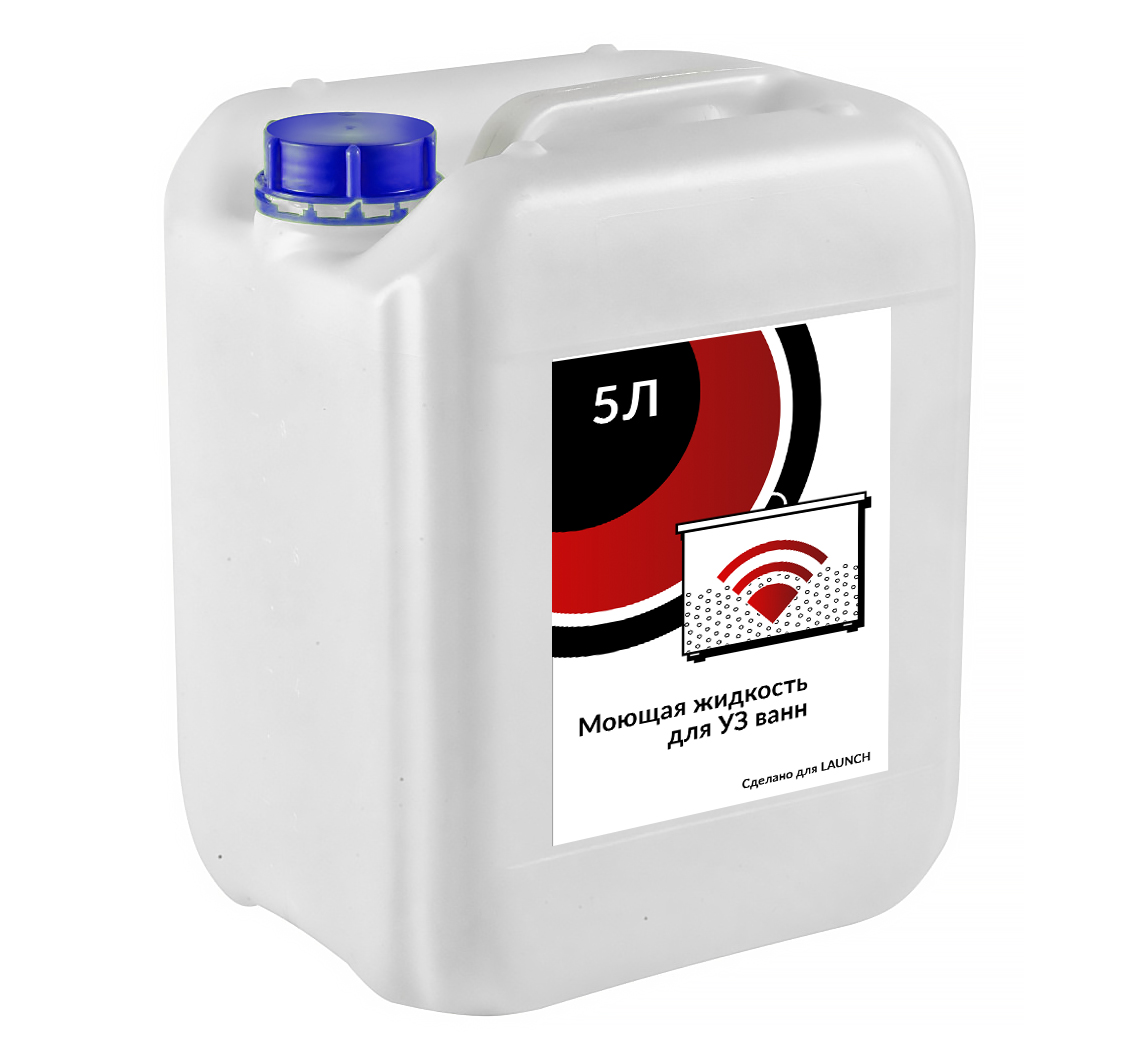

Моющая жидкость для УЗ ванн 5 л

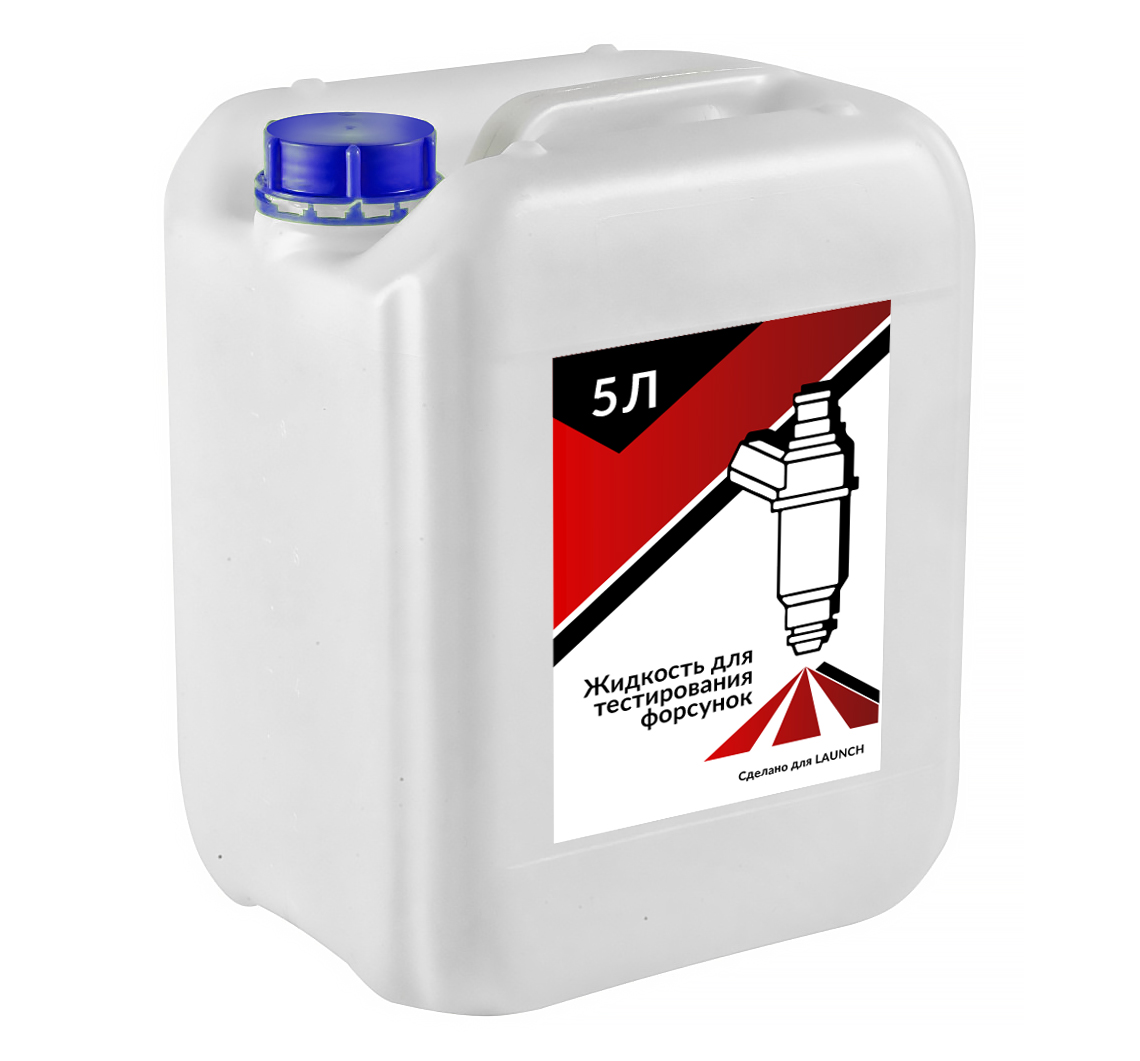

Жидкость для тестирования форсунок 5 л

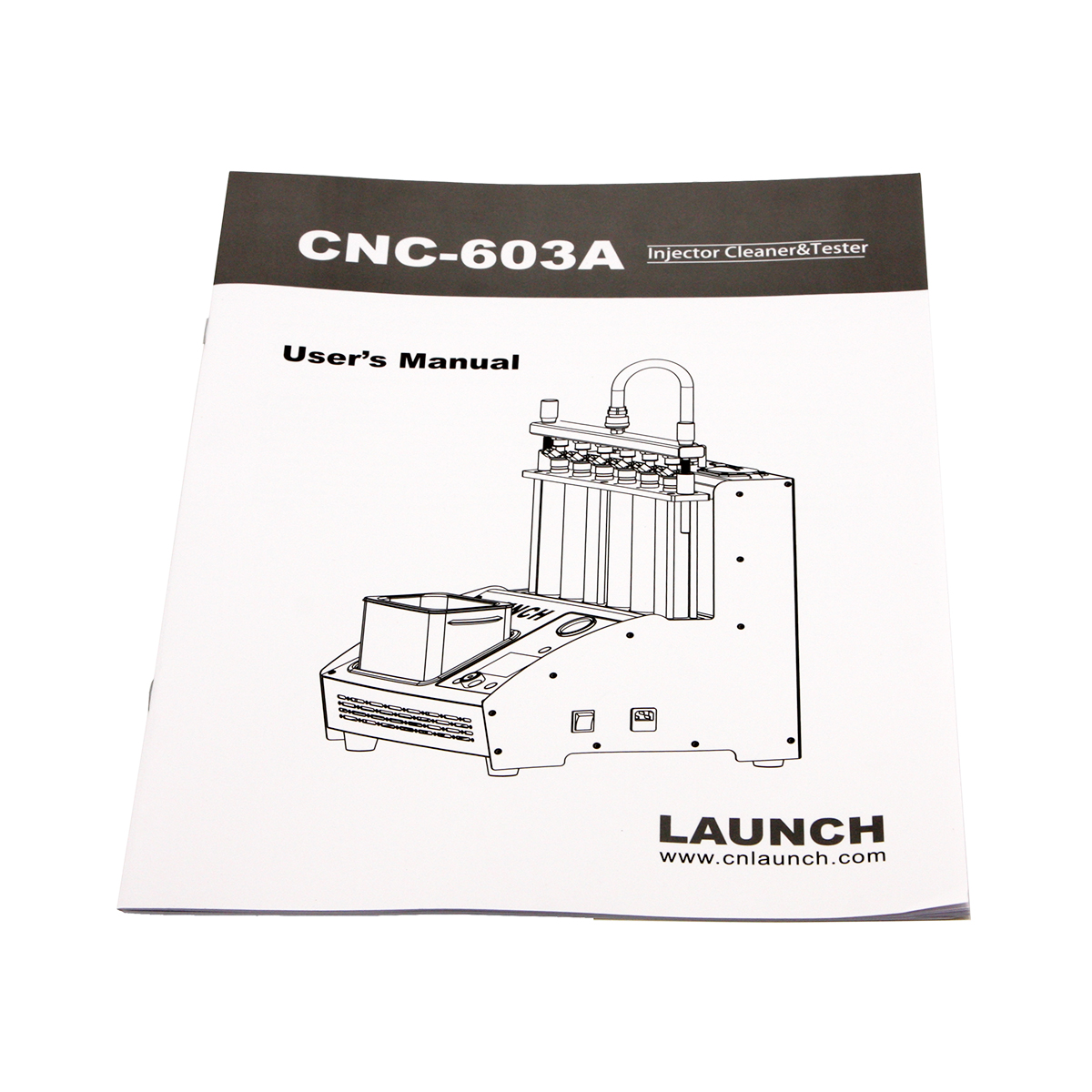

Инструкция

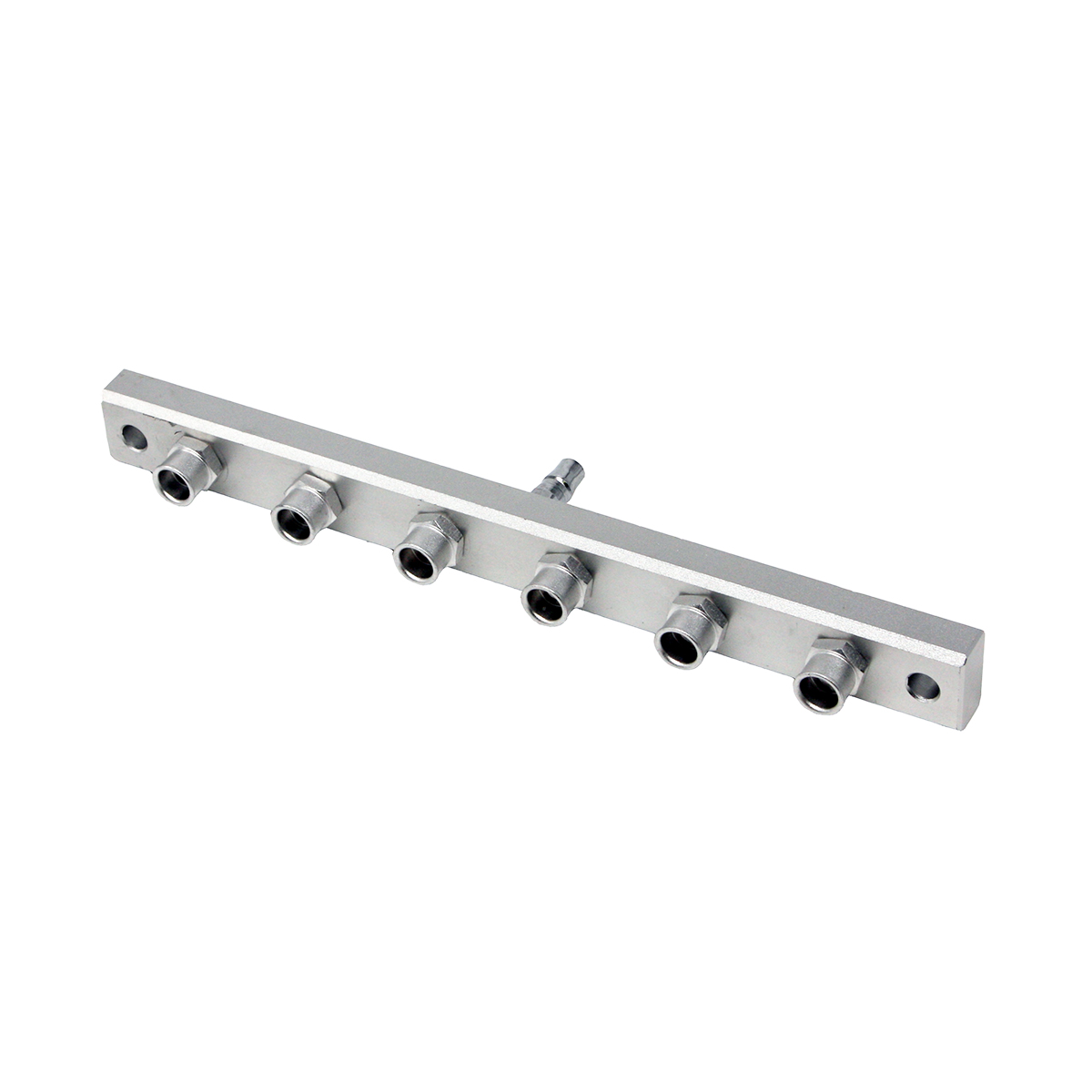

Топливная рампа с адаптерами для форсунок с верхней подачей топлива, d=13,5мм (6 шт.)

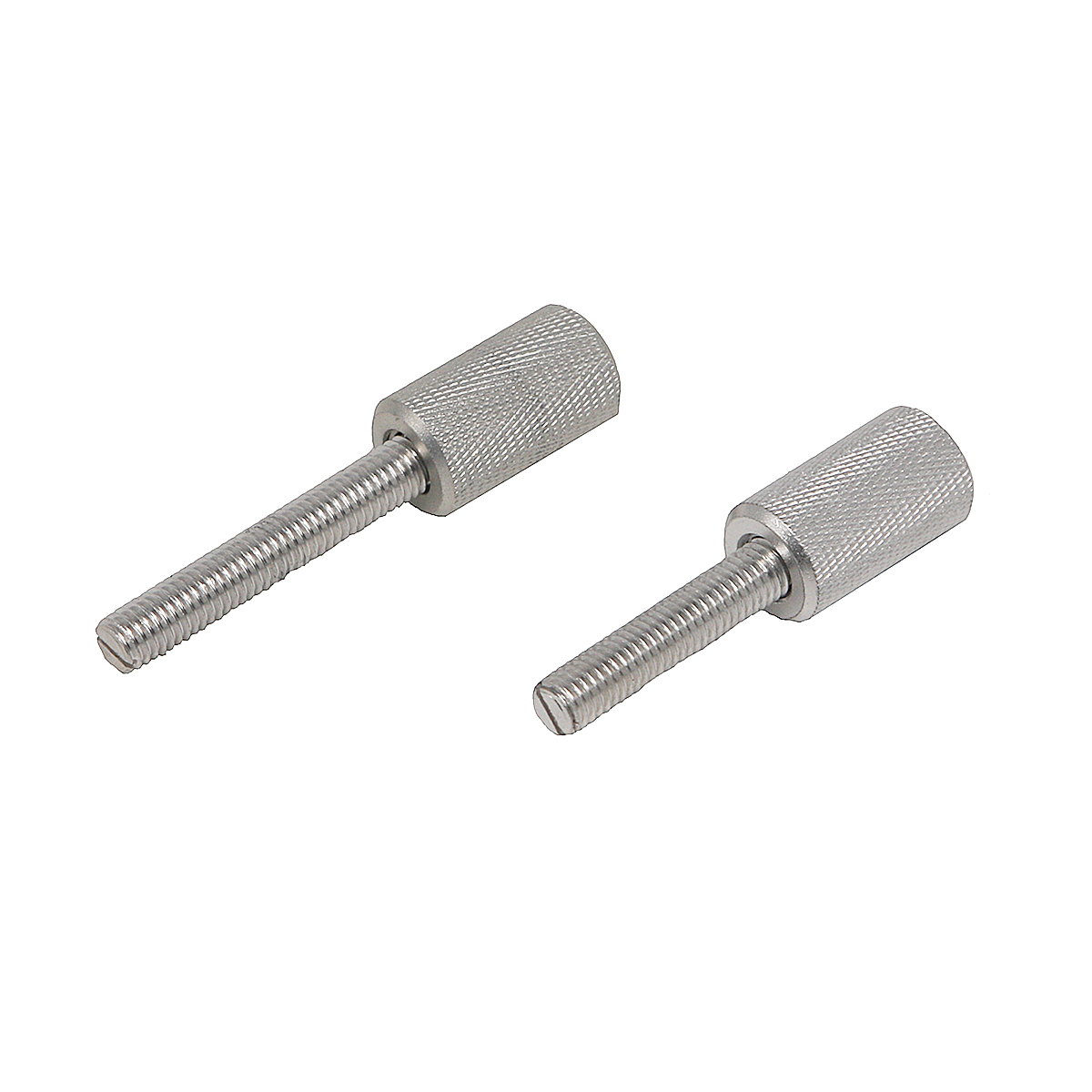

Винтовой пресс 1

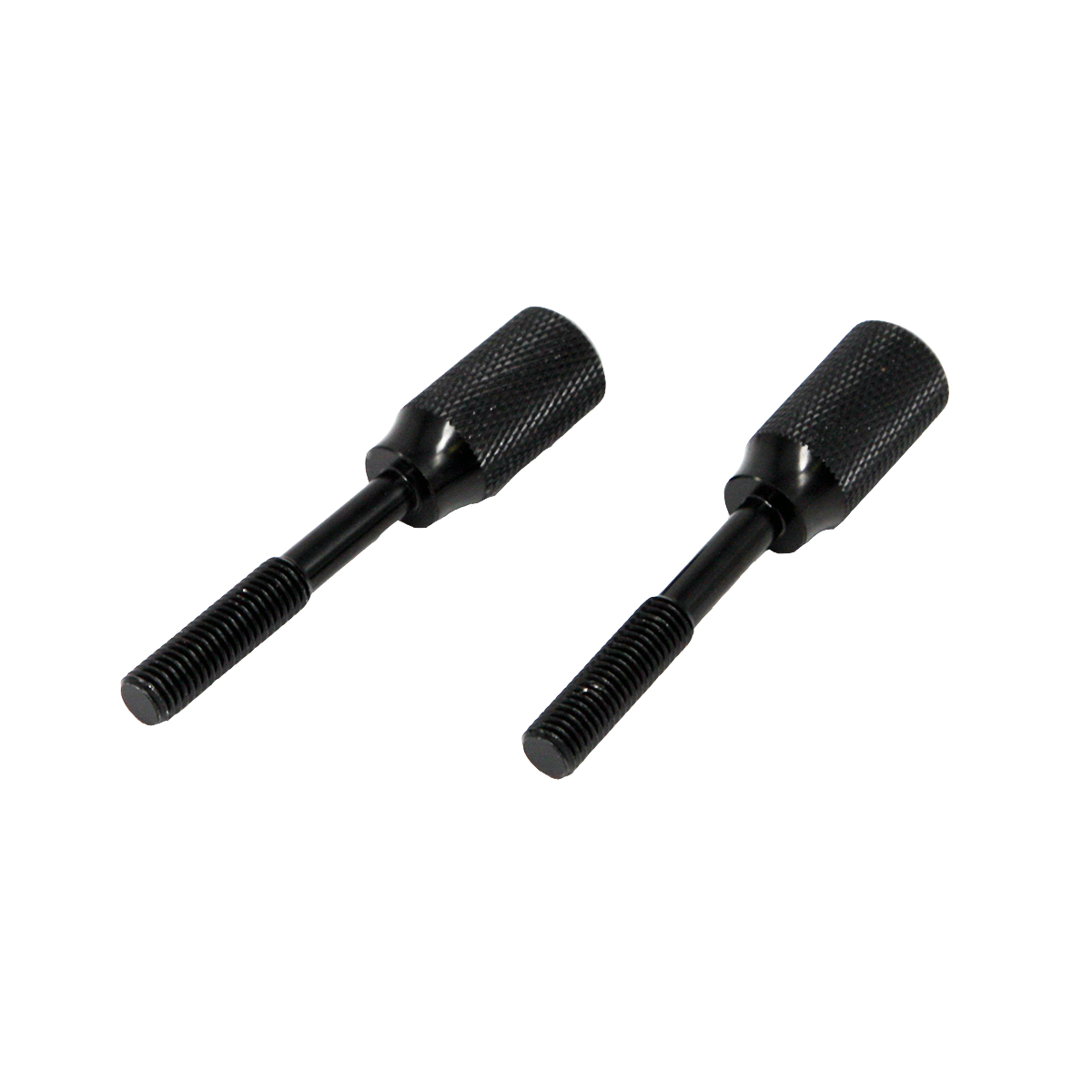

Винтовой пресс 2

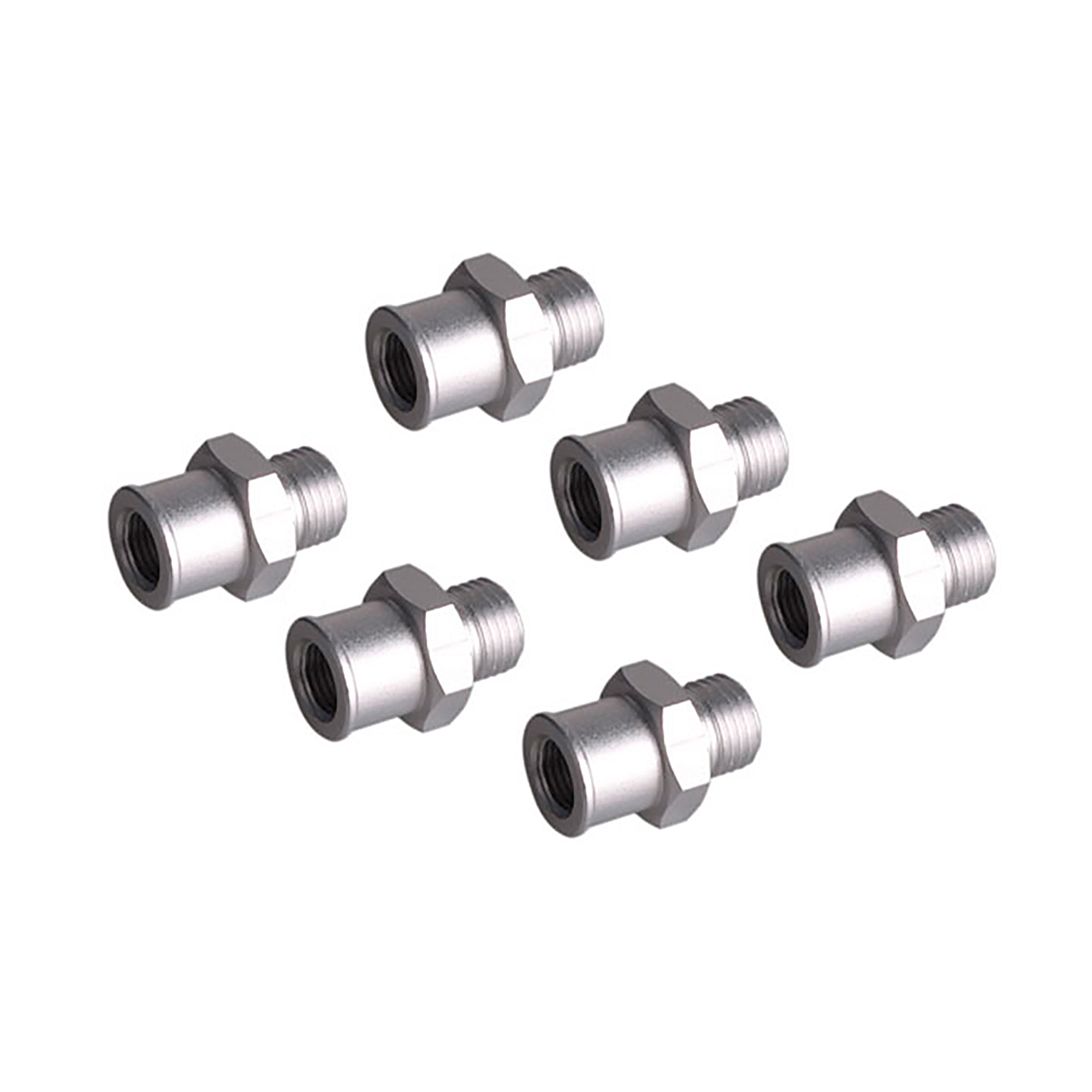

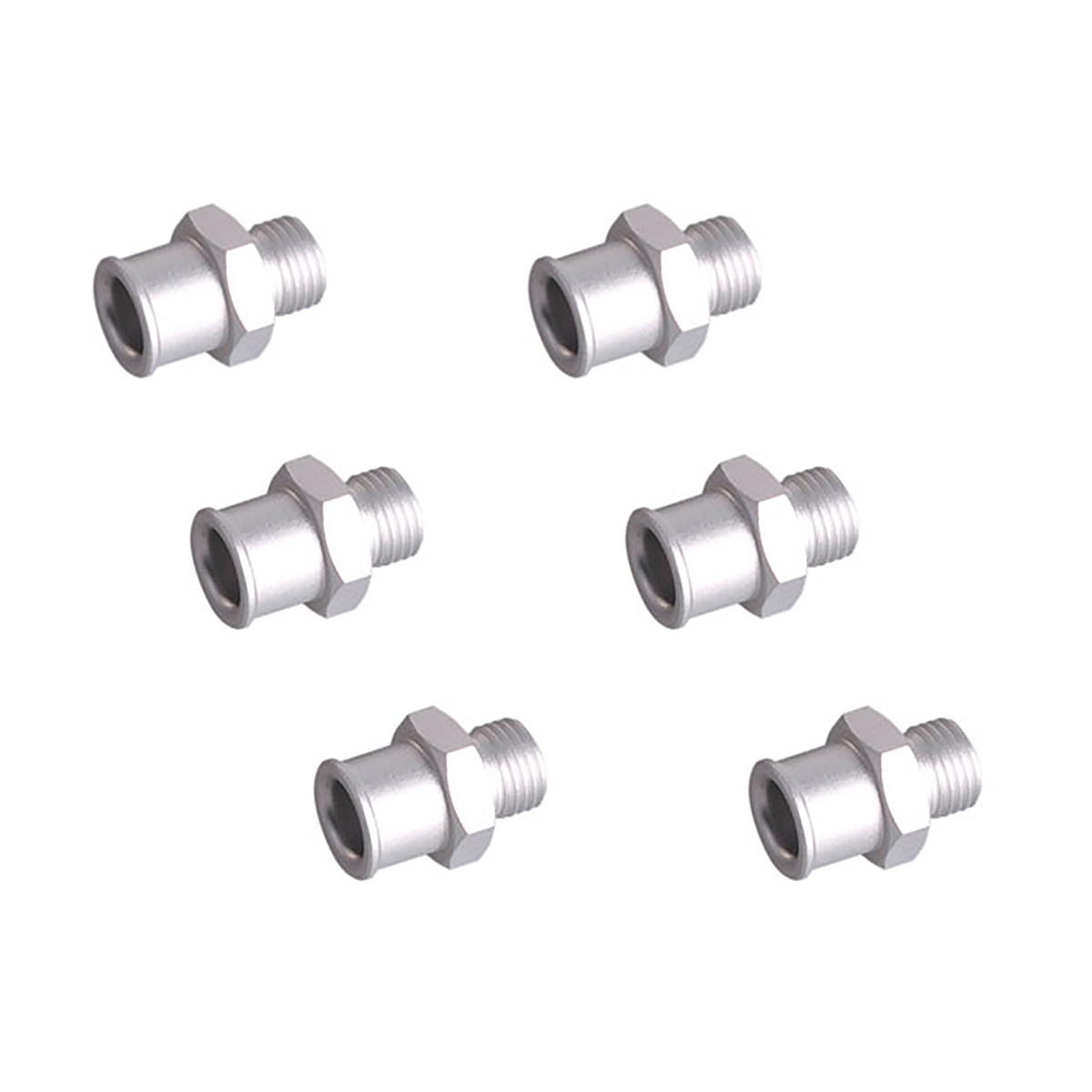

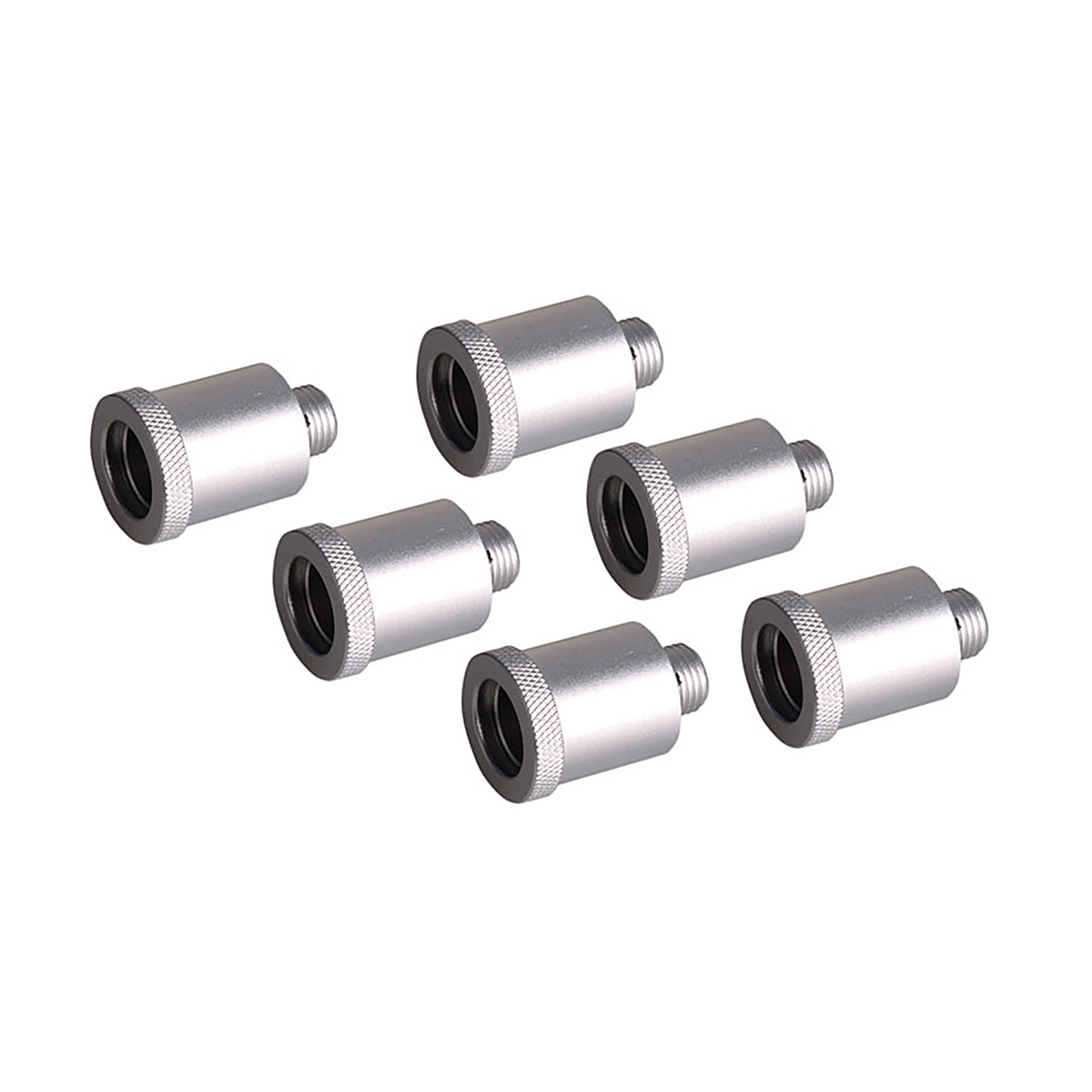

Адаптер для форсунок с верхней подачей топлива, крупная резьба (6 шт.)
Адаптер для обратной промывки форсунок с верхней подачей, d=16,2мм (6 шт.)

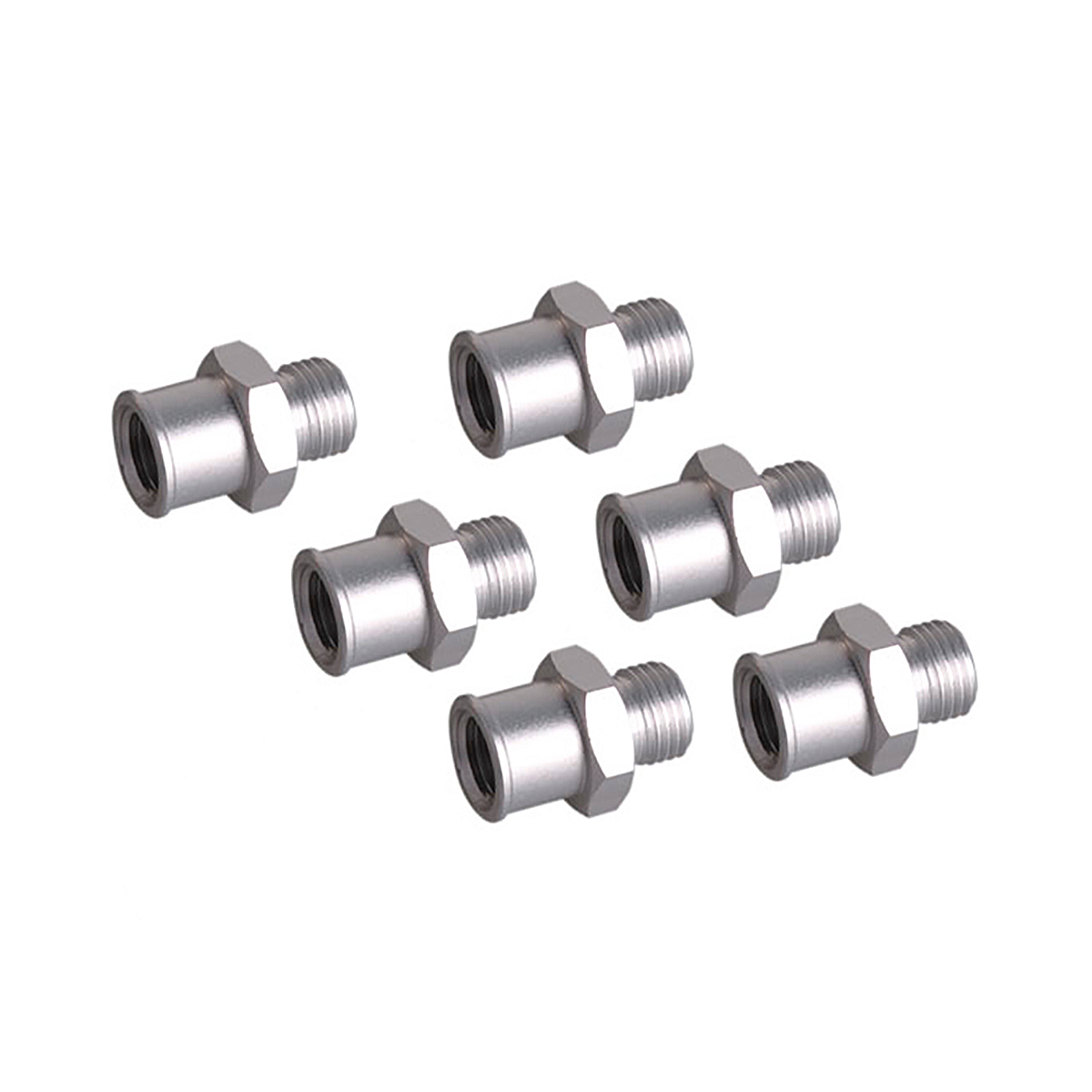

Адаптер для форсунок с верхней подачей топлива, мелкая резьба (6 шт.)
Адаптер для форсунок с верхней подачей топлива, d=10,5мм (6 шт.)

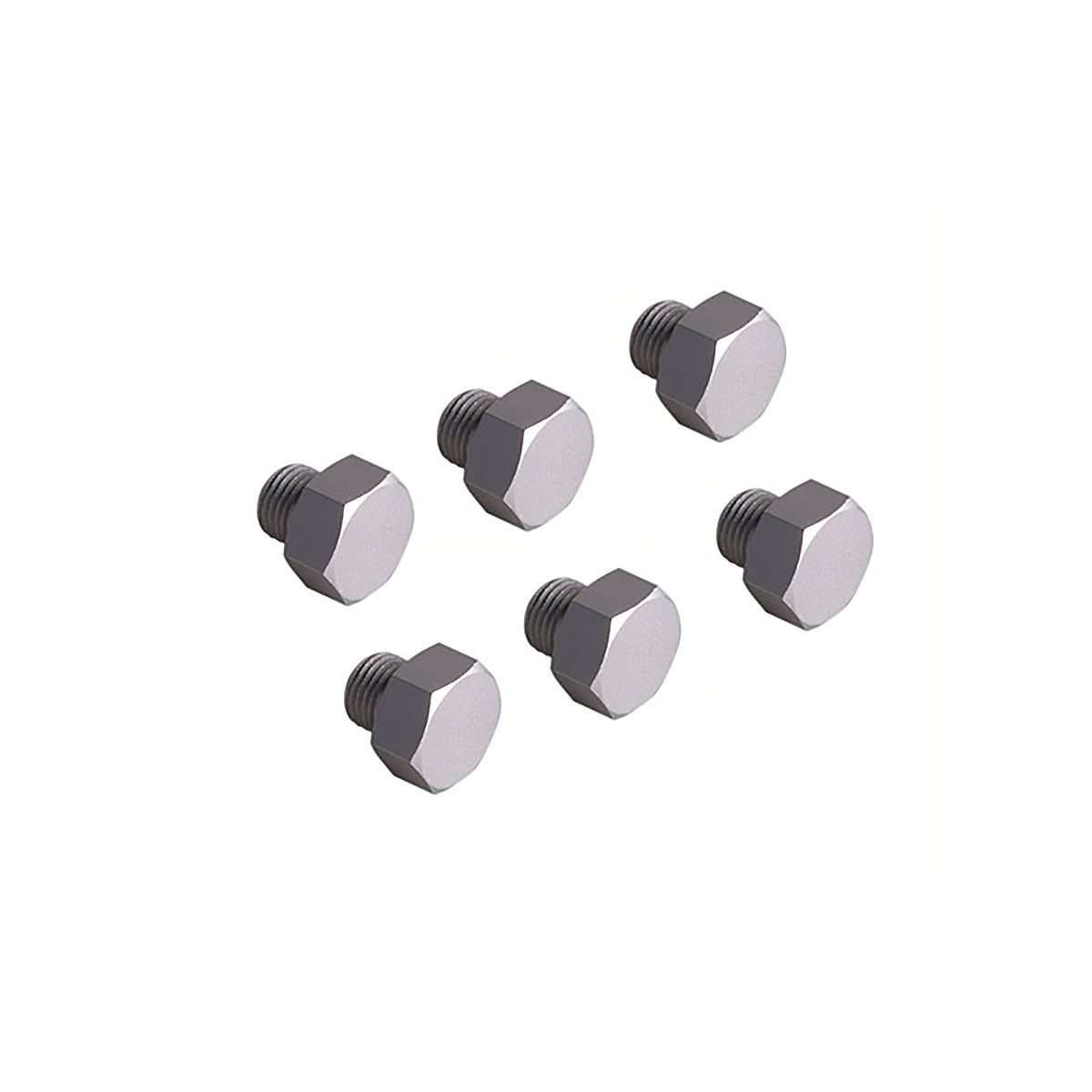

Заглушка (6 шт.)

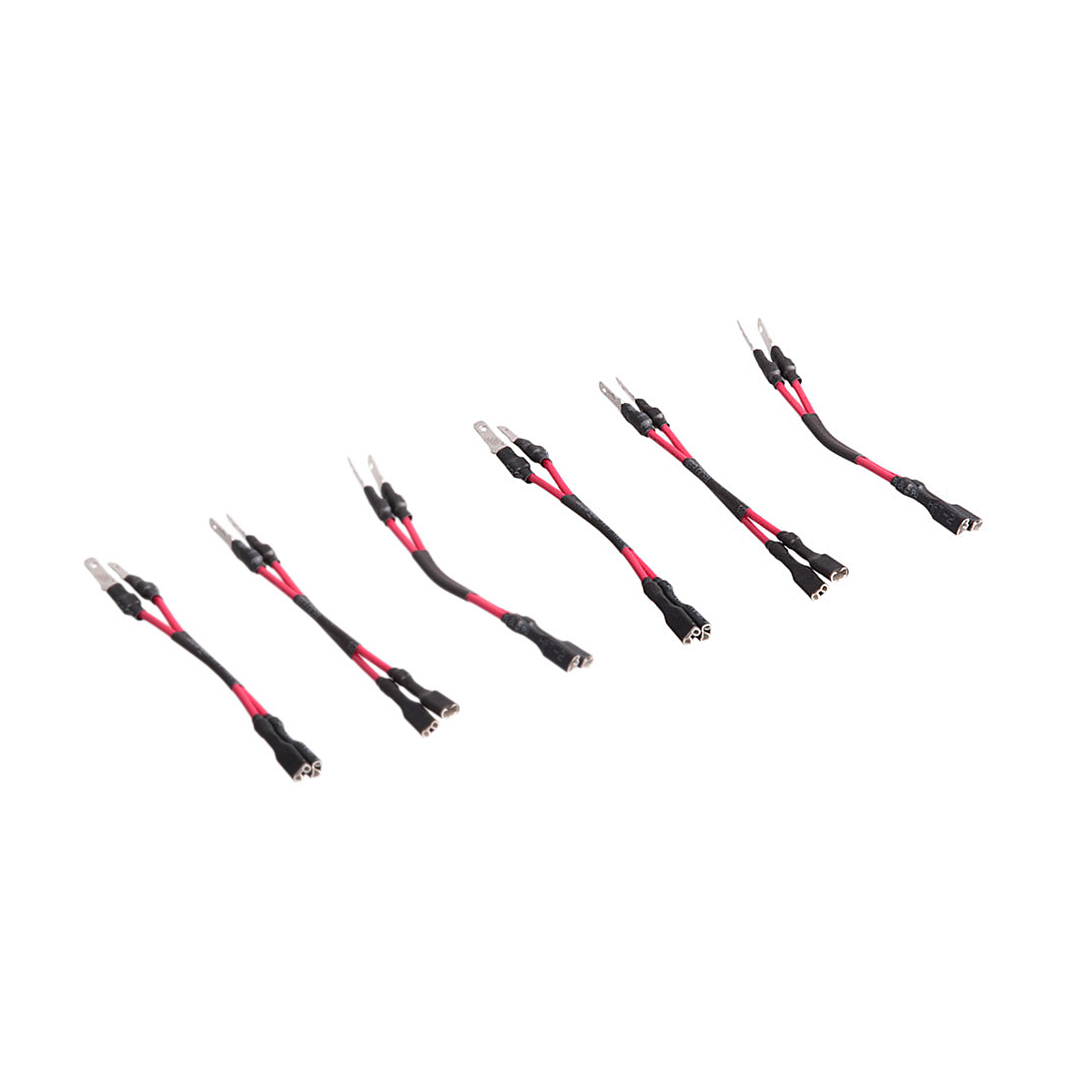

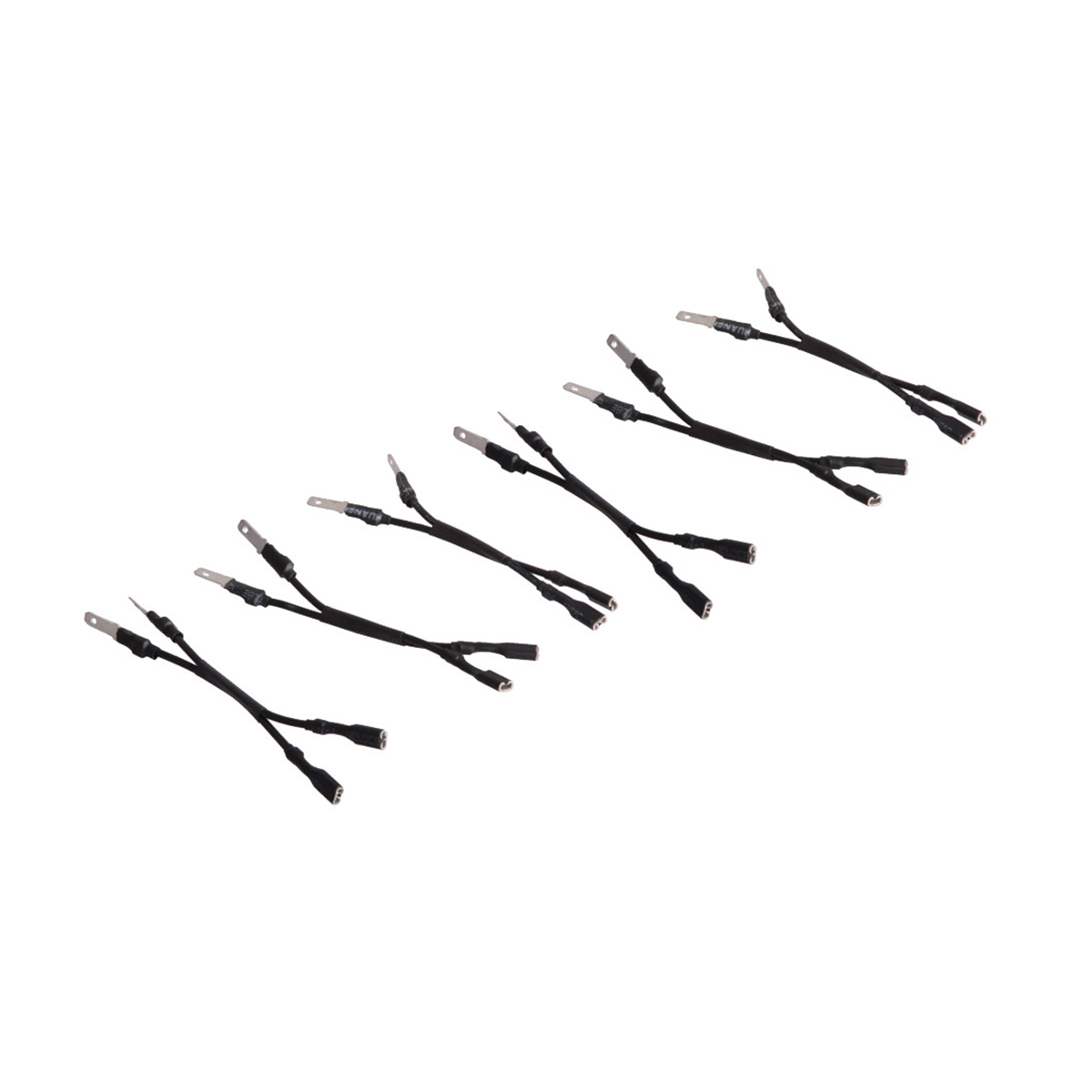

Переходники для подключения к форсункам (6 шт.)
Переходник для разъема форсунки (6 шт.)

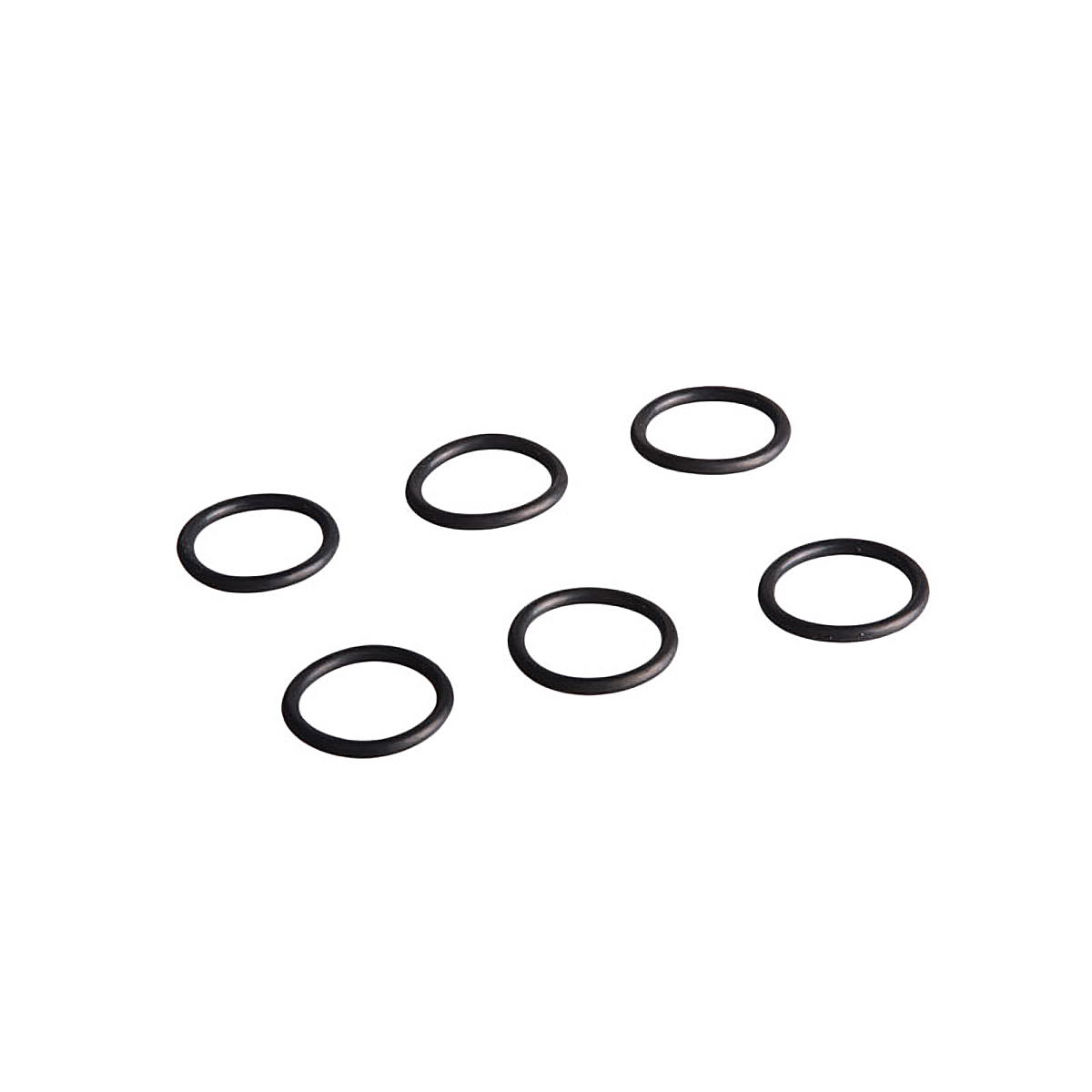

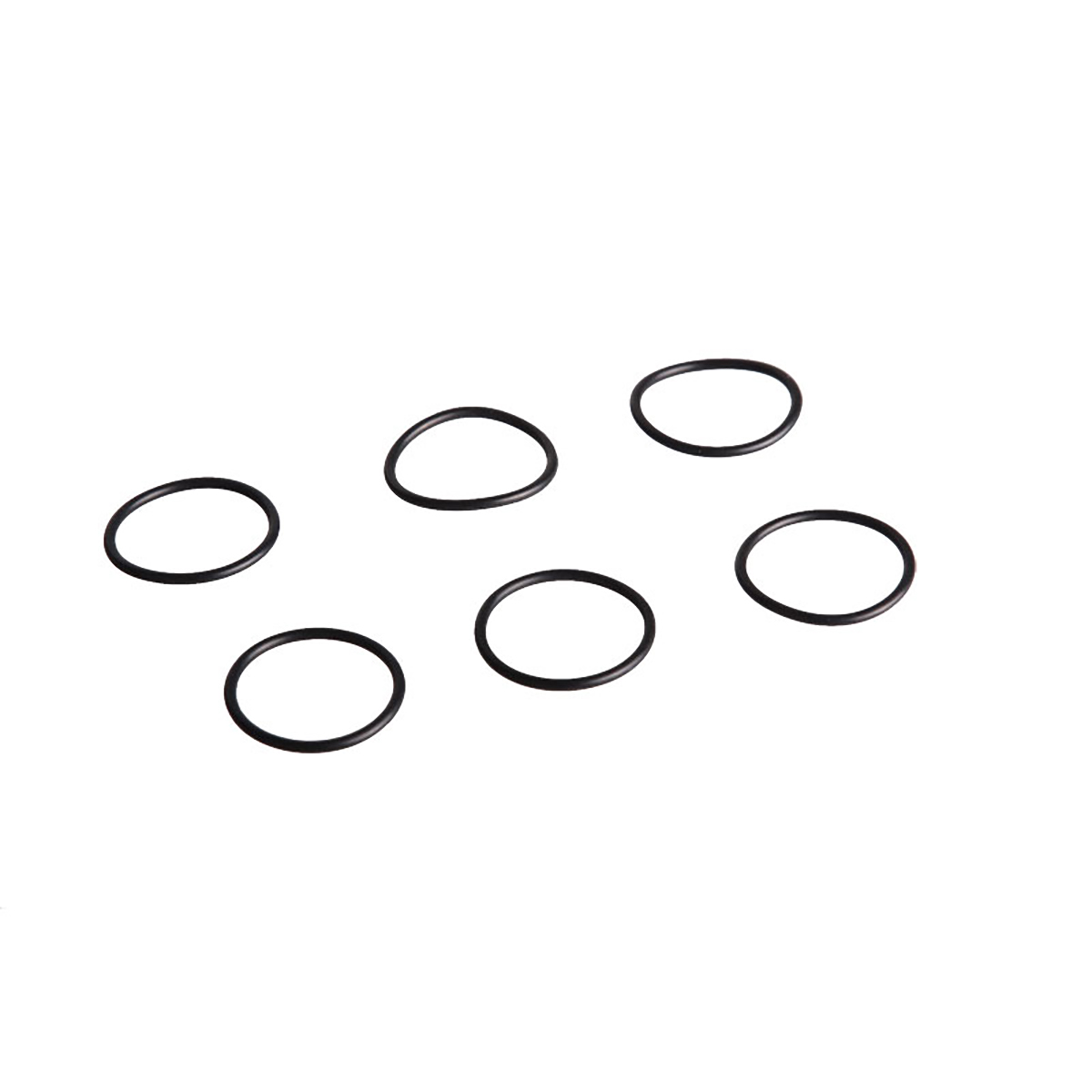

Уплотнительное кольцо O-ring (Φ23.6*1.8) (6 шт.)

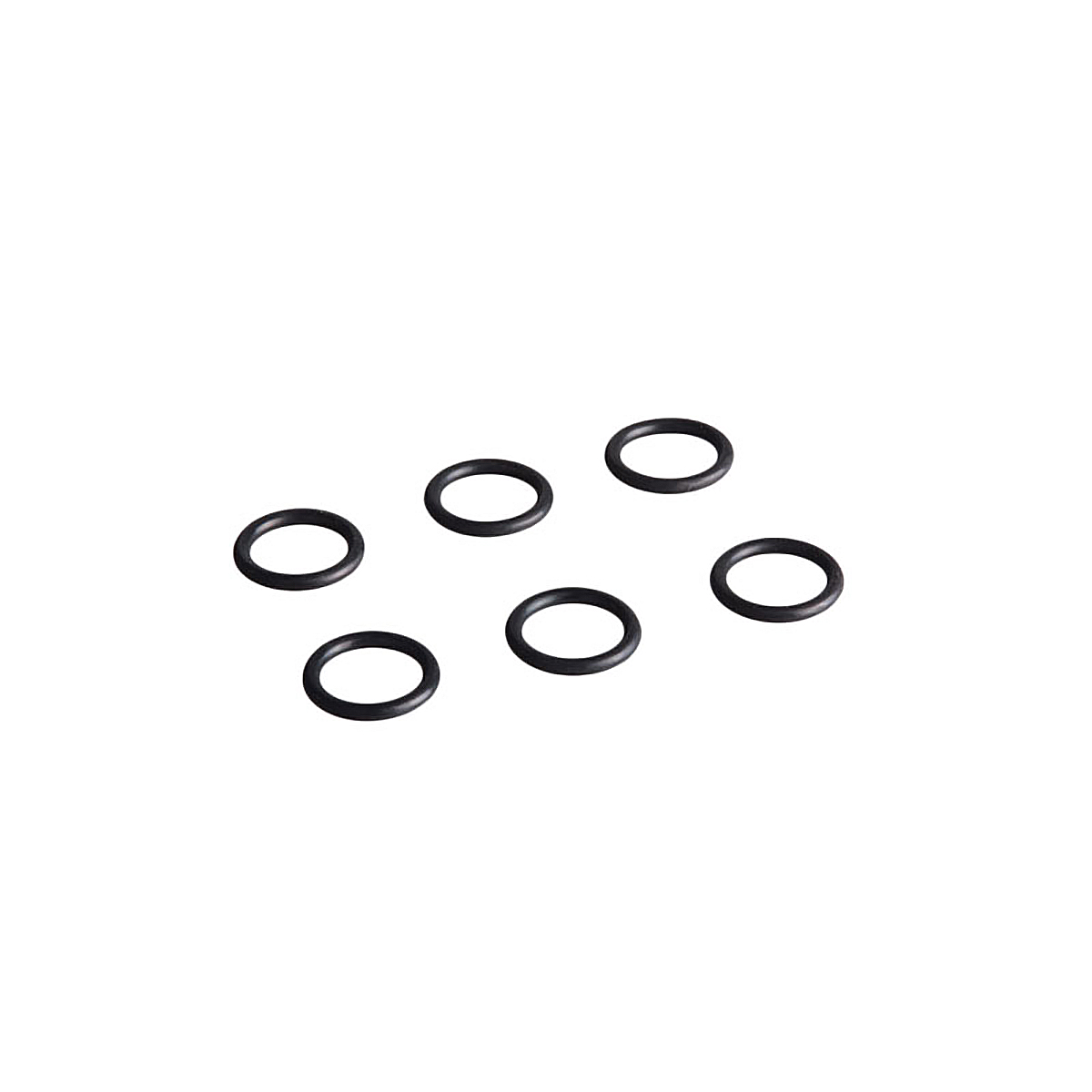

Уплотнительное кольцо O-ring (Φ15*2.65) (6 шт.)

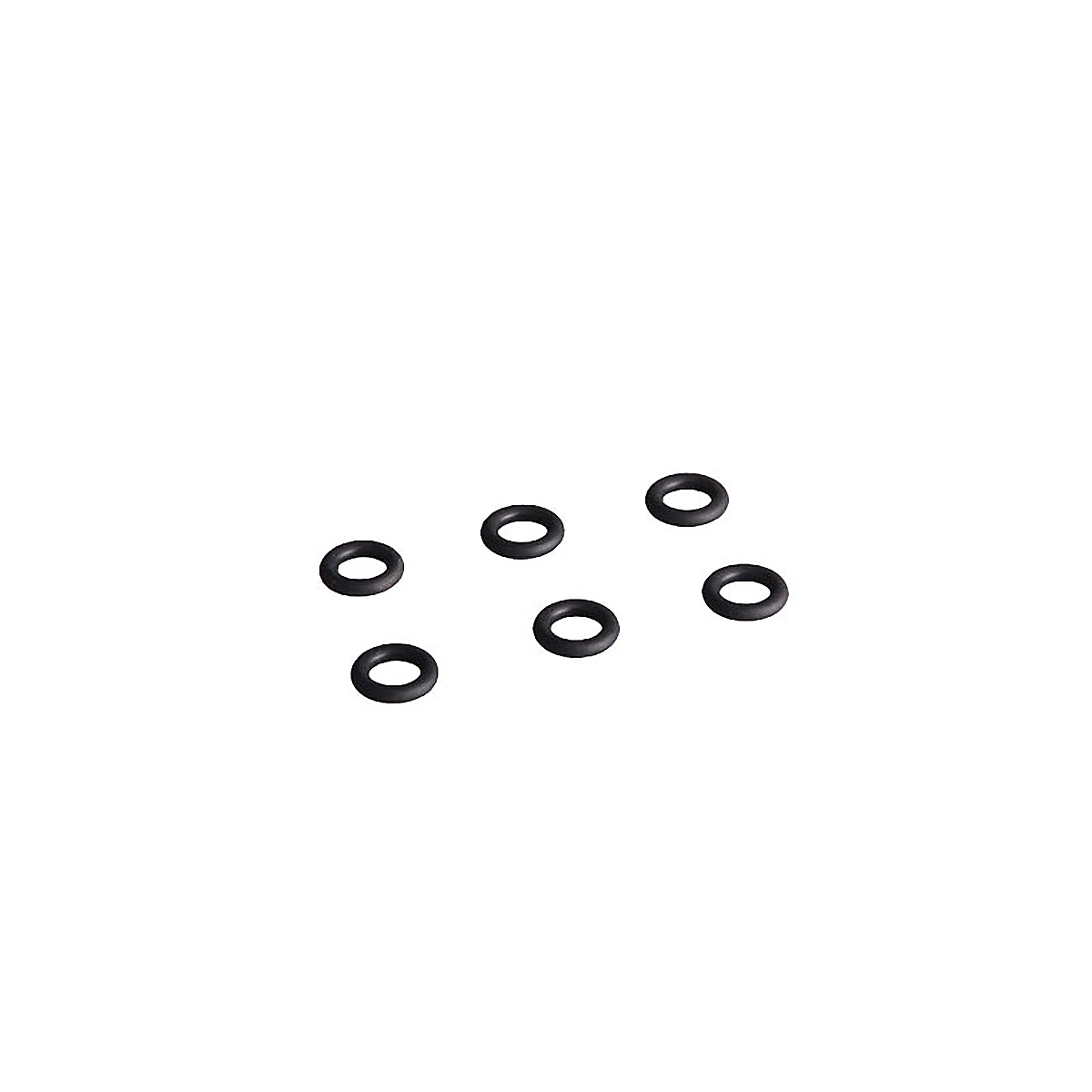

Уплотнительное кольцо O-ring (Φ7.1*2.65) (6 шт.)

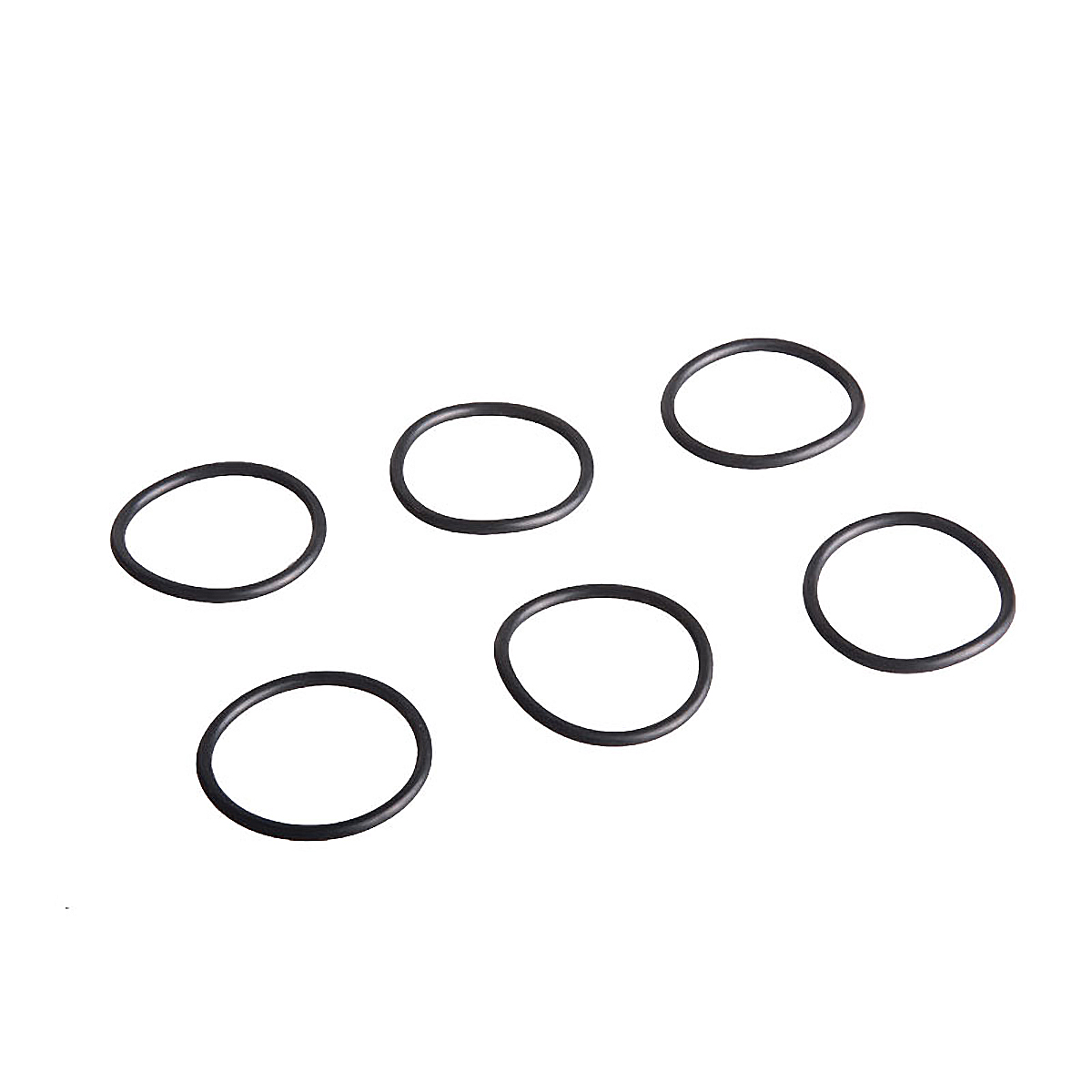

Уплотнительное кольцо O-ring (Φ32.5*2.65) (6 шт.)

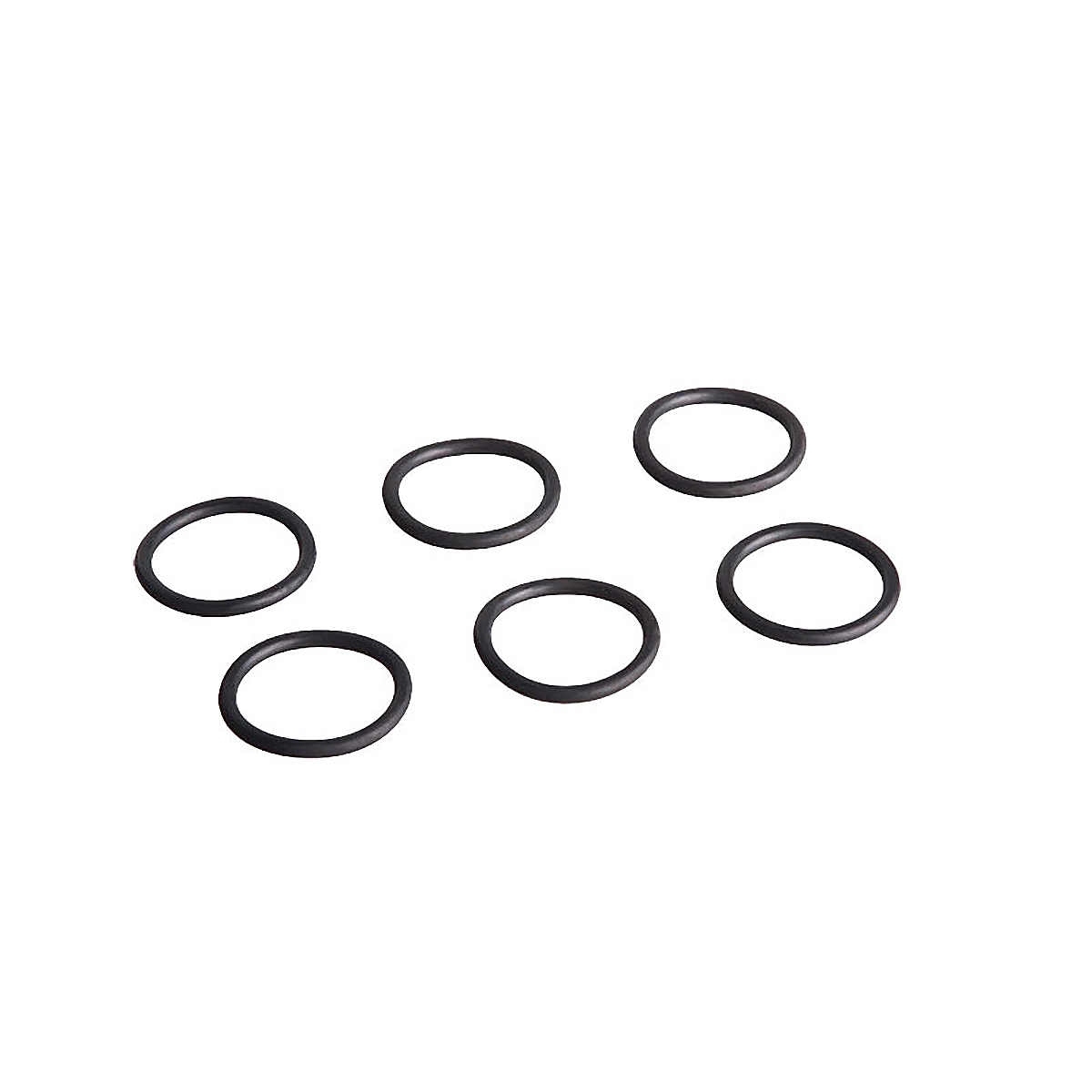

Уплотнительное кольцо O-ring (Φ23.6*2.65) (6 шт.)
Уплотнительное кольцо O-ring (Φ20*2.65) (6 шт.)

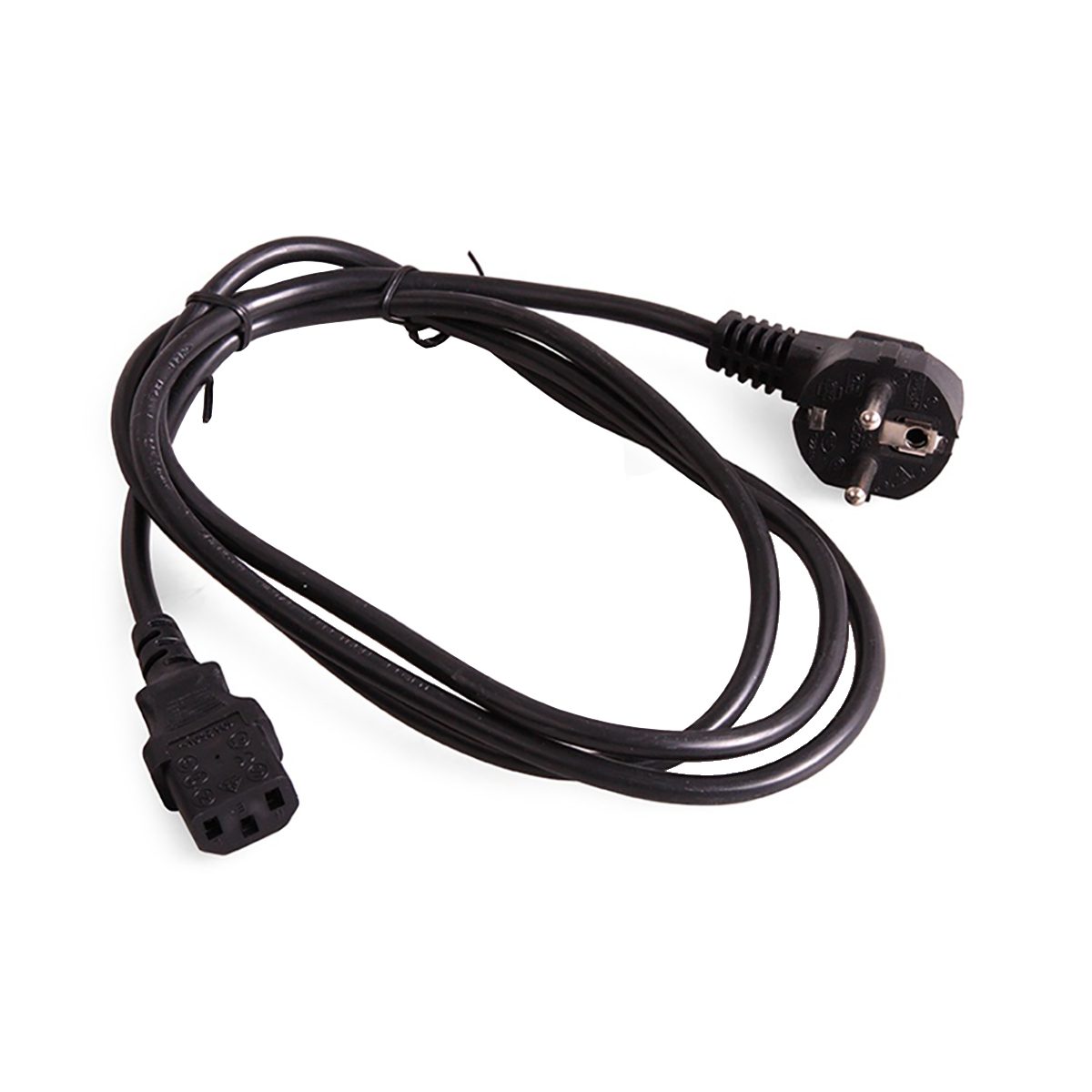

Кабель питания
