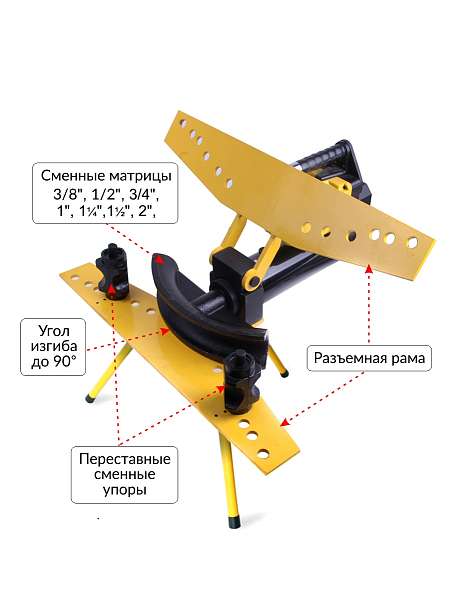

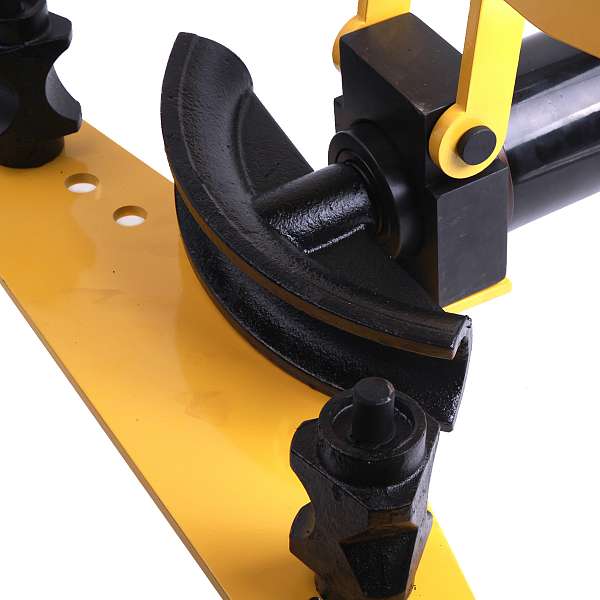

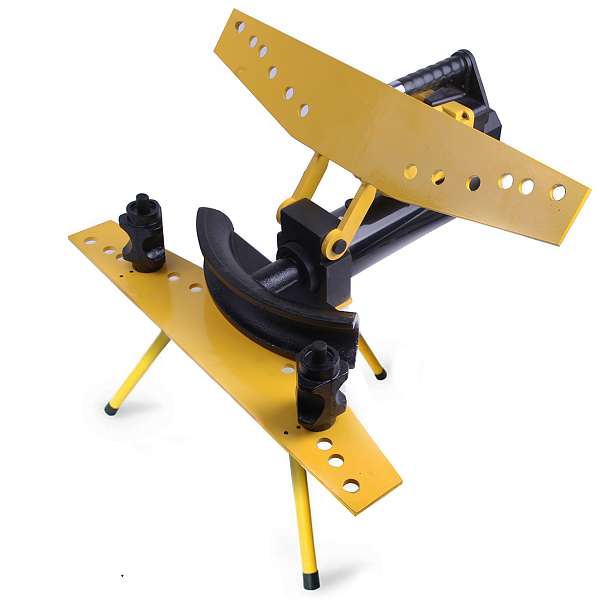

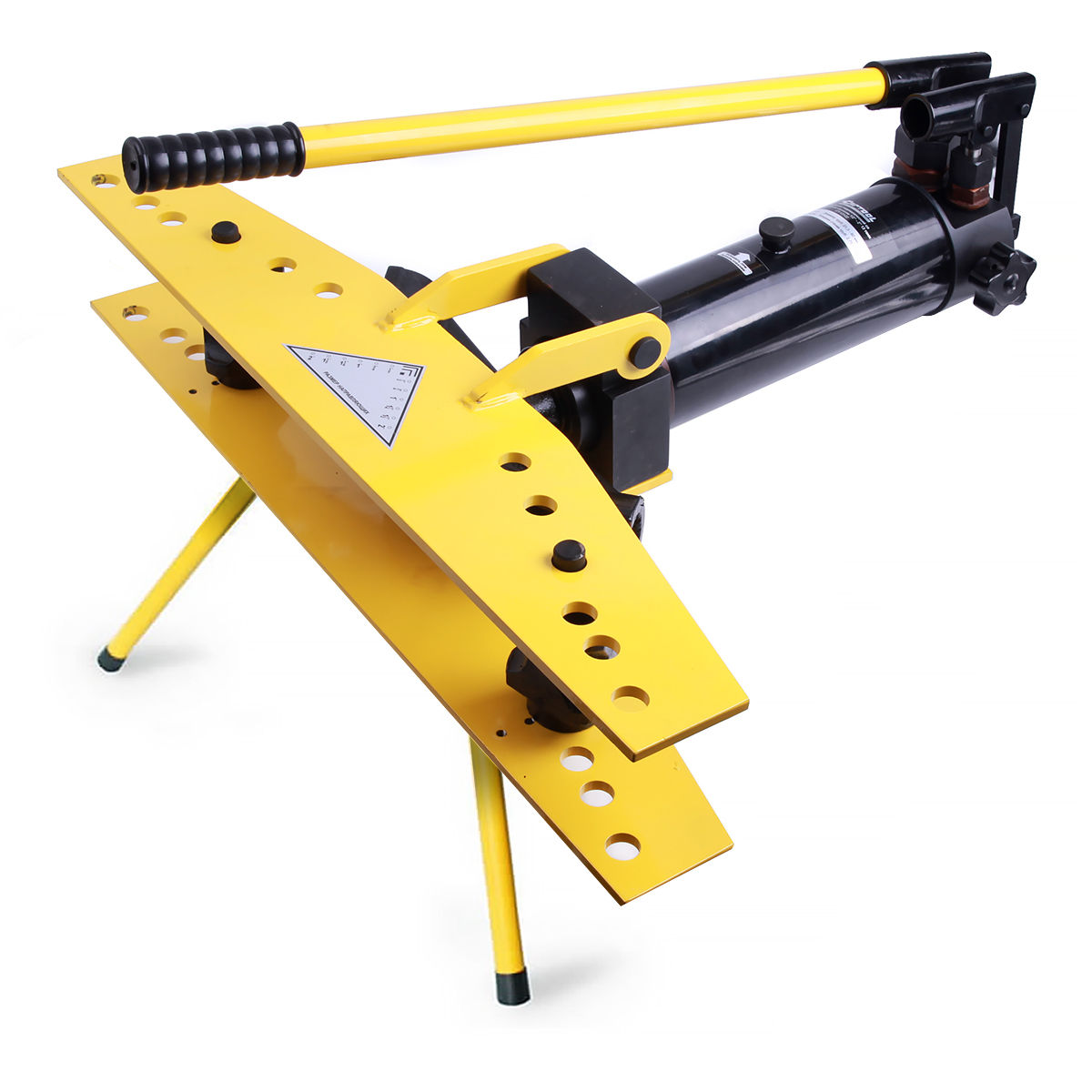

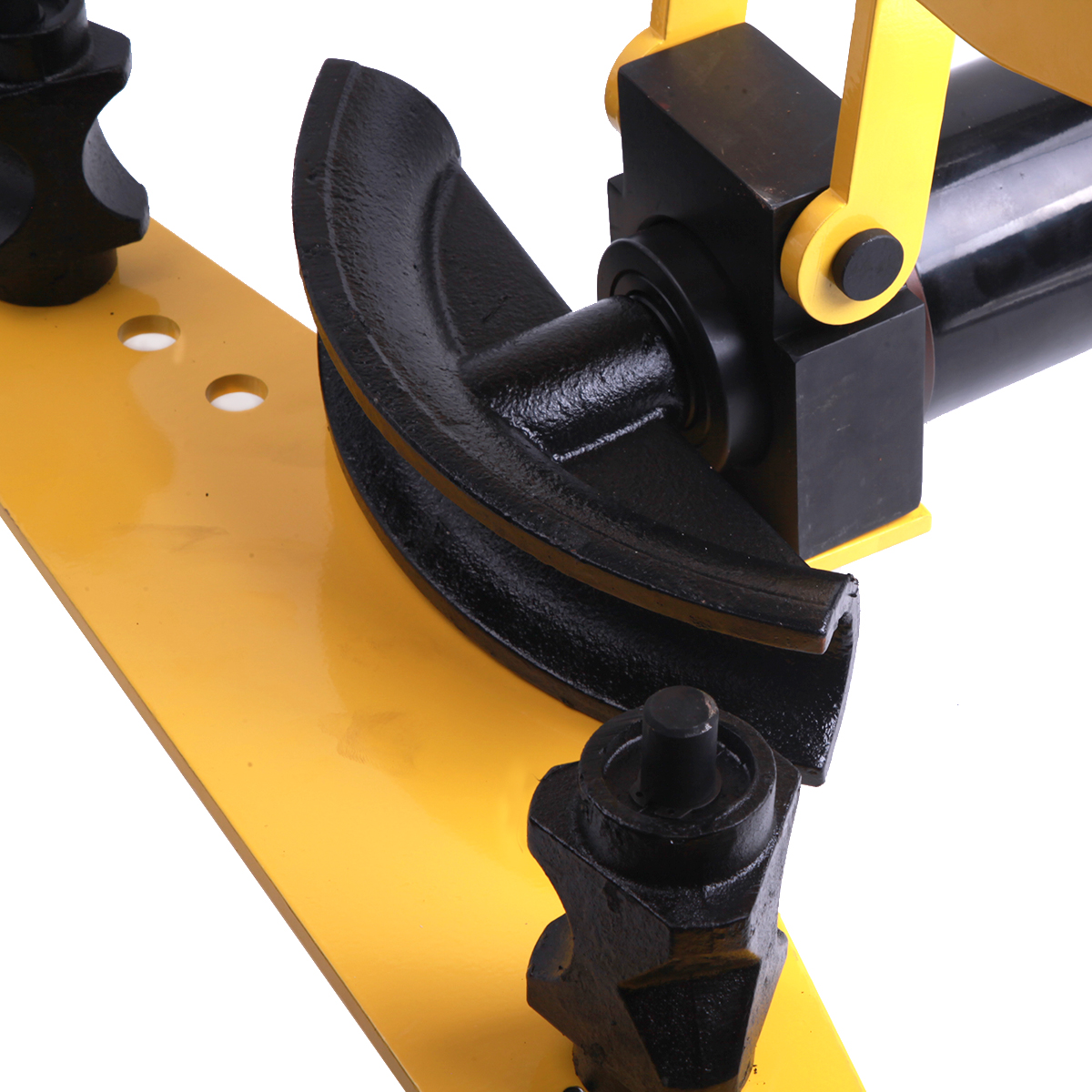

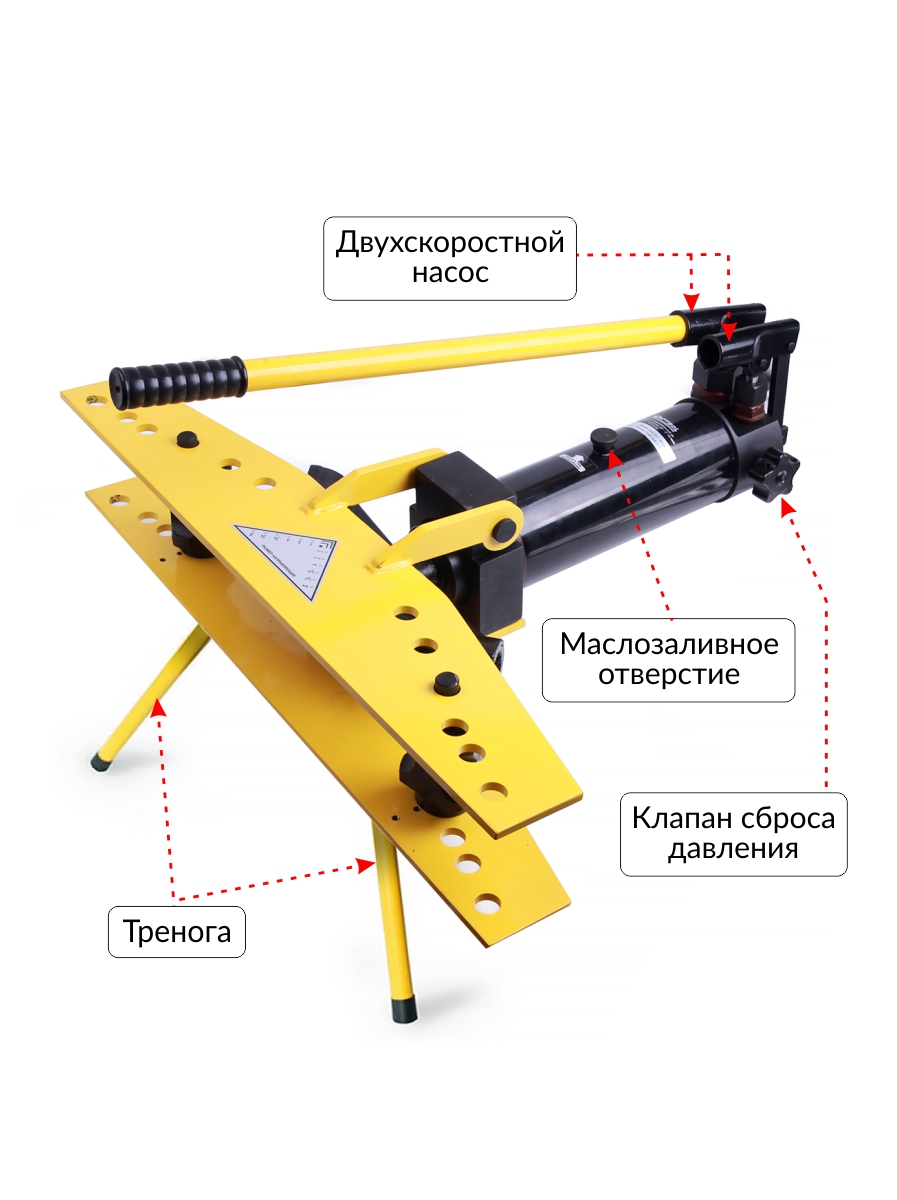

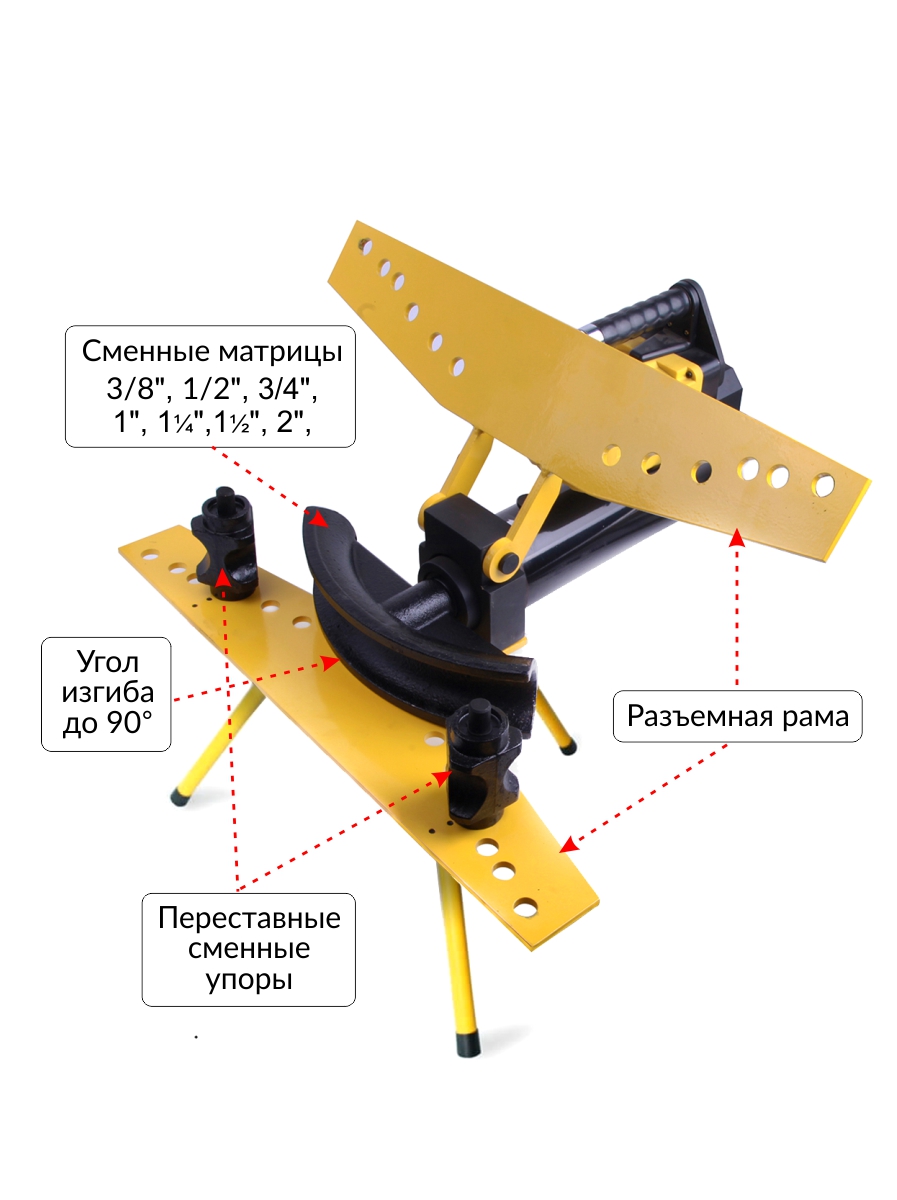

Ручной гидравлический трубогиб с максимальным усилием 13т., на треноге предназначен для гибки водо-газопроводных труб по ГОСТ в холодном состоянии без заполнения, а также различных видов оцинкованных и эмалированных труб. Встроенный насос делает трубогиб энергонезависимым и позволяет проводить гибку в любом месте. Трубогиб имеет размыкаемую раму, которая упрощает установку сгибаемой трубы. Трубогиб снабжен сменными матрицами для труб от 1/2" до 2", обеспечивающих угол изгиба от 0° до 90°. Для работы используется гидравлическое масло. Трубогиб имеет клапан снятия давления для возврата штока в исходное положение.

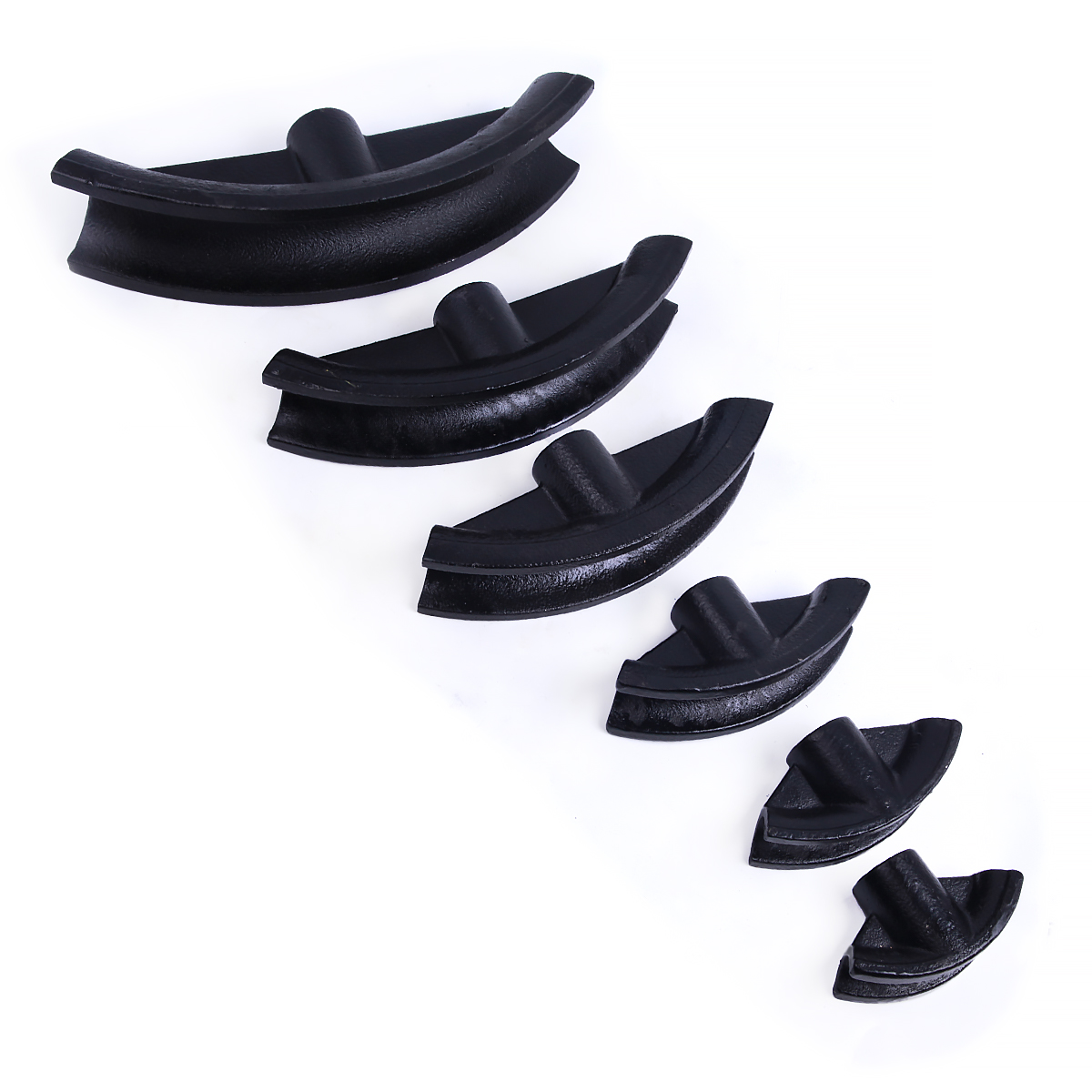

Размер матрицы для трубы: |
A (мм) |
B (мм) |
Минимальный радиус изгиба (мм) |
D (мм) |
Максимальная толщина стенки |
3/8" | 106 | 63 | 50 | 18 | 2,3 |
1/2" | 115 | 67,5 | 50,2 | 22 | 2,8 |
3/4" | 131 | 84,5 | 66 | 28 | 2,9 |
1" | 147 | 96,5 | 75,4 | 34 | 3,4 |
1¼" | 195 | 134 | 108,7 | 43 | 3,6 |
1½ | 242 | 162 | 133,5 | 50 | 3,7 |
2" | 297 | 238 | 199,2 | 62 | 3,9 |
Наименование |
CT-6121 |
CT-13122T |
CT-13122 |
CT-13122E |
Усилие: тонн | 6 | 13 | 13 | 13 |
Max ход штока | 150 мм | 250 мм | 250 мм | 250 мм |
Материал обработки | Сталь, медь, алюминий | сталь, медь, алюминий | сталь, медь, алюминий | сталь, медь, алюминий |
Тип привода | Гидравлический | Гидравлический | Гидравлический | Электрогидравлический |
Тип профиля | Круг | Круг | Круг | Круг |
Гибка труб диаметром | 13-33 мм | 21-60 мм | 21-60 мм | 21-60 мм |
Мах угол гиба | 90° | 90° | 90° | 90° |
Max толщина стенки трубы | 3.5 мм | 4.5 мм | 4.5 мм | 4,5 мм |
Насадки в комплекте | 3/8"; 1/2"; 3/4"; 1". | 1/2"; 3/4"; 1"; 1¼"; 1½; 2". | 1/2"; 3/4"; 1"; 1¼"; 1½; 2". | 1/2"; 3/4"; 1"; 1¼"; 1½; 2". |
Основание | отсутствует | тренога | поворотные колеса | поворотные колеса |
