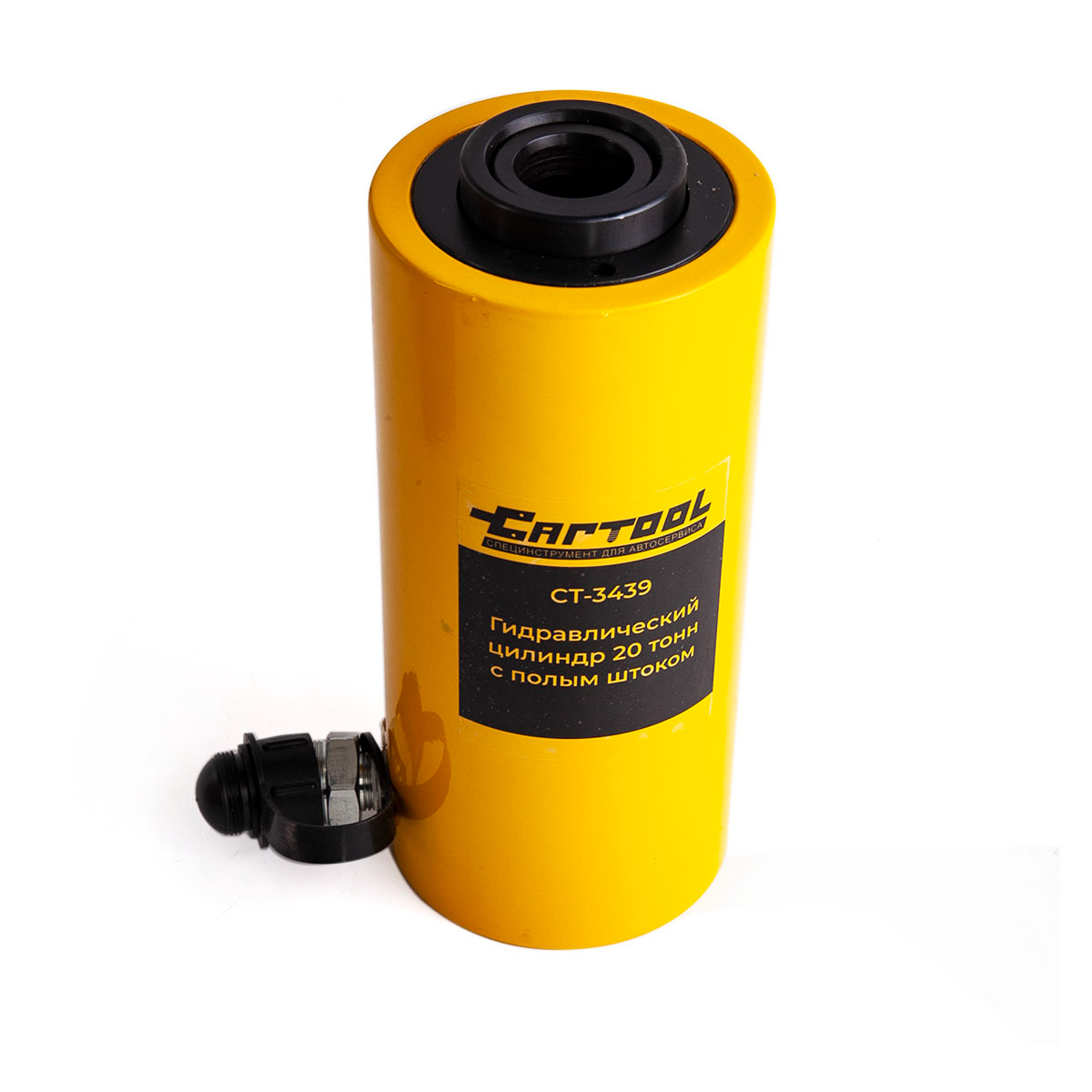

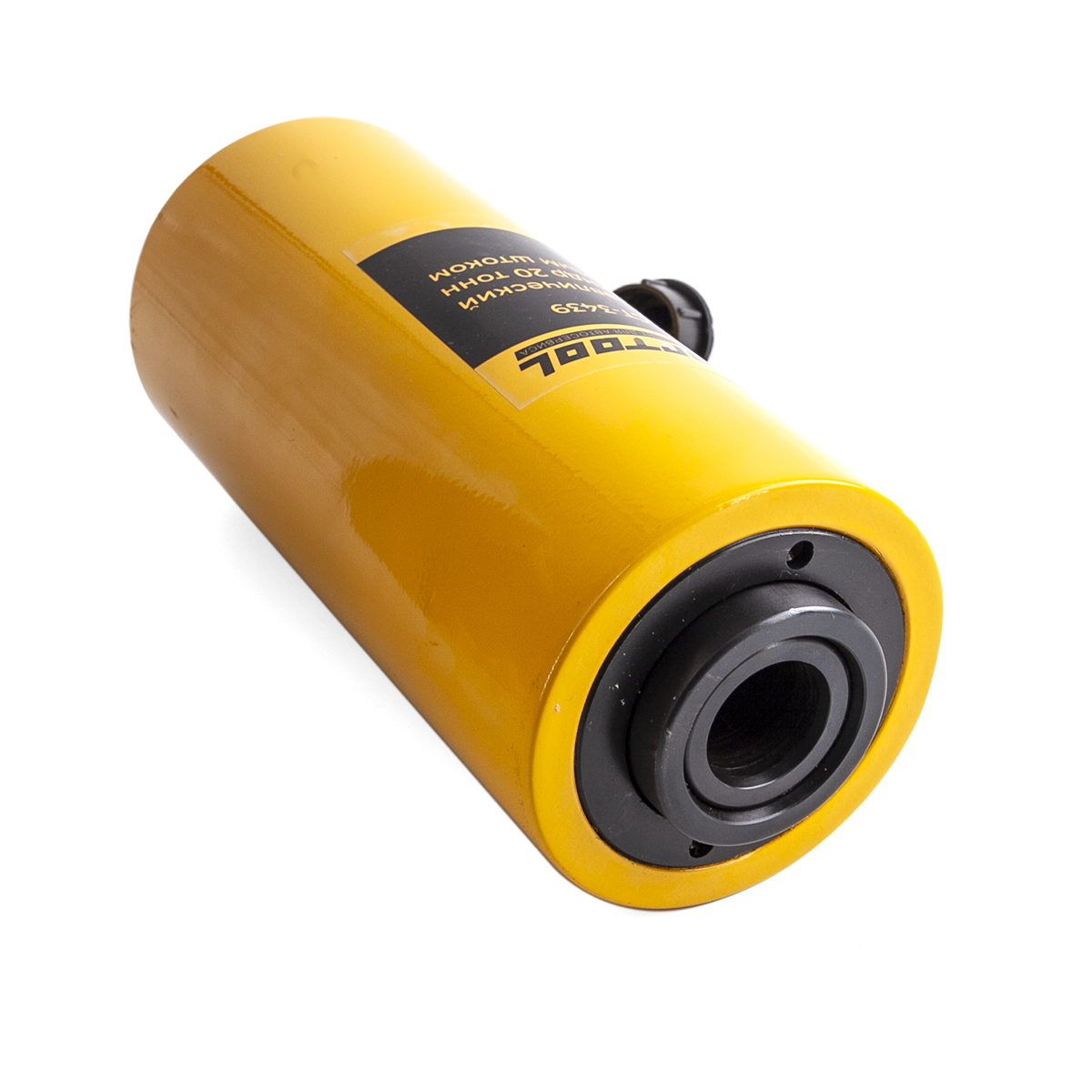

Гидравлический цилиндр 20т. с полым штоком Car-Tool CT-3439 Артикул: CT-3439

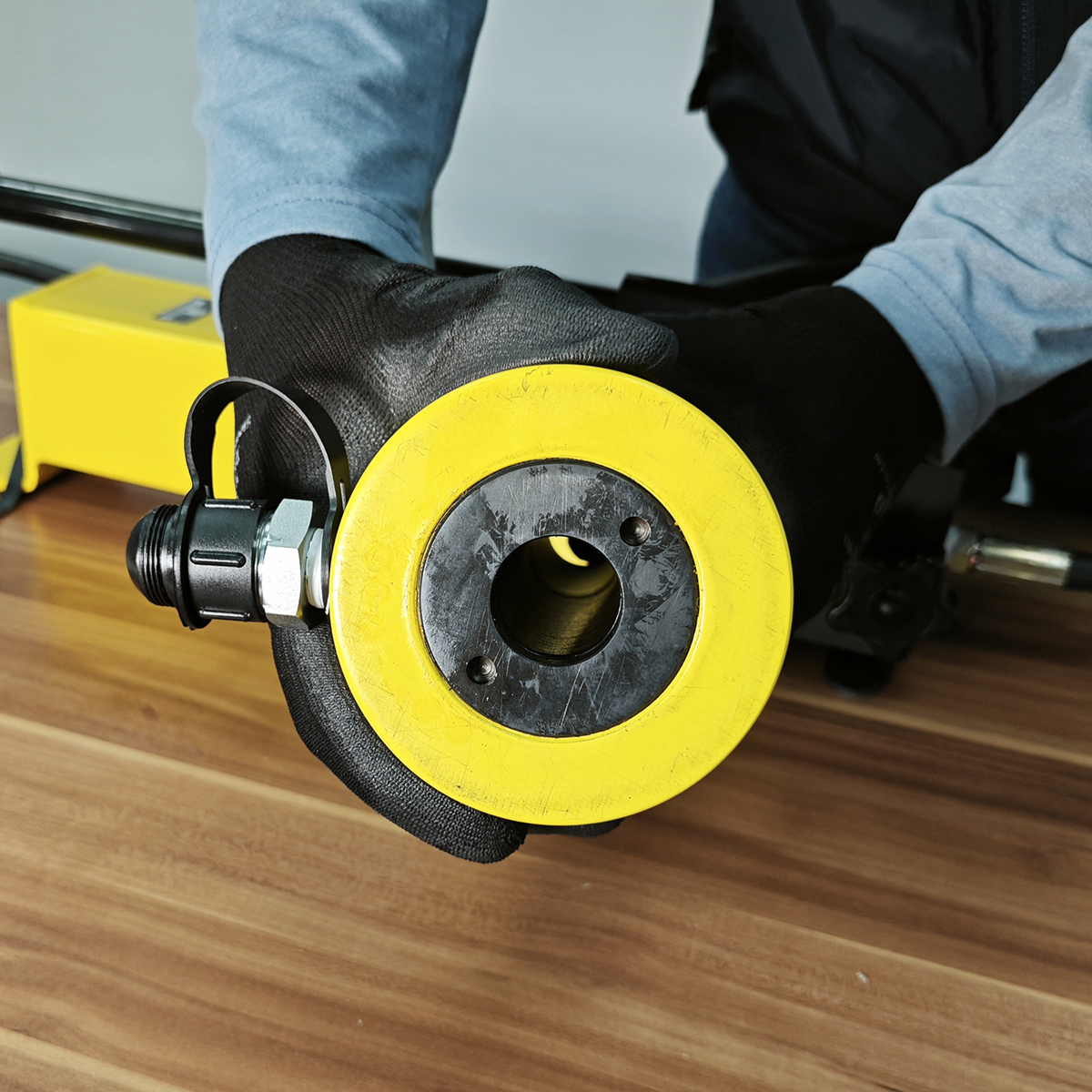

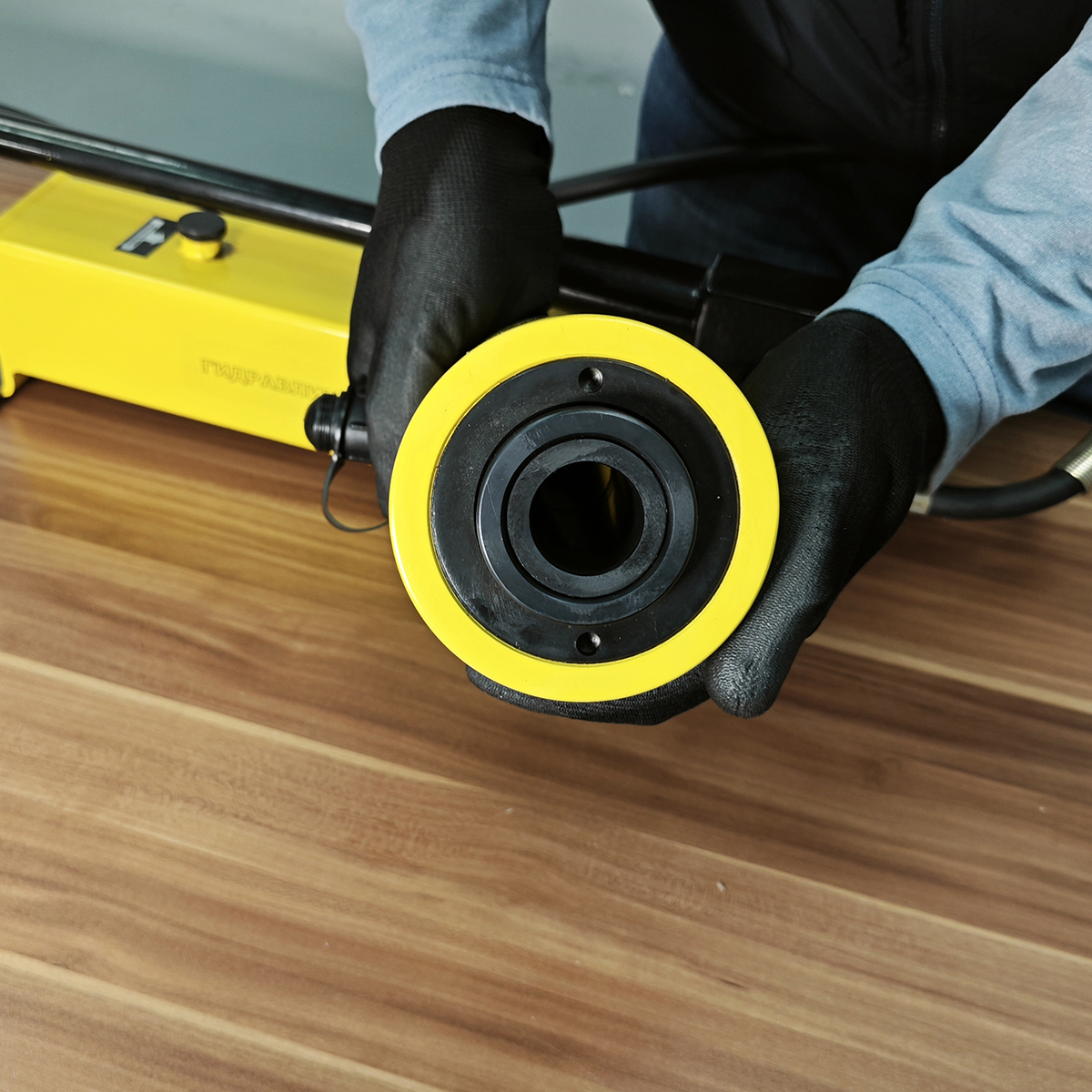

CT-3439 Гидравлический цилиндр 20т. с полым штоком Car-Tool - силовой гидроцилиндр для работы с различными съемниками при выпрессовке, запрессовке и других ремонтных операциях, где требуется контролируемое гидравлическое усилие. Полое отверстие в штоке позволяет использовать цилиндр в составе специализированной оснастки для автосервиса.

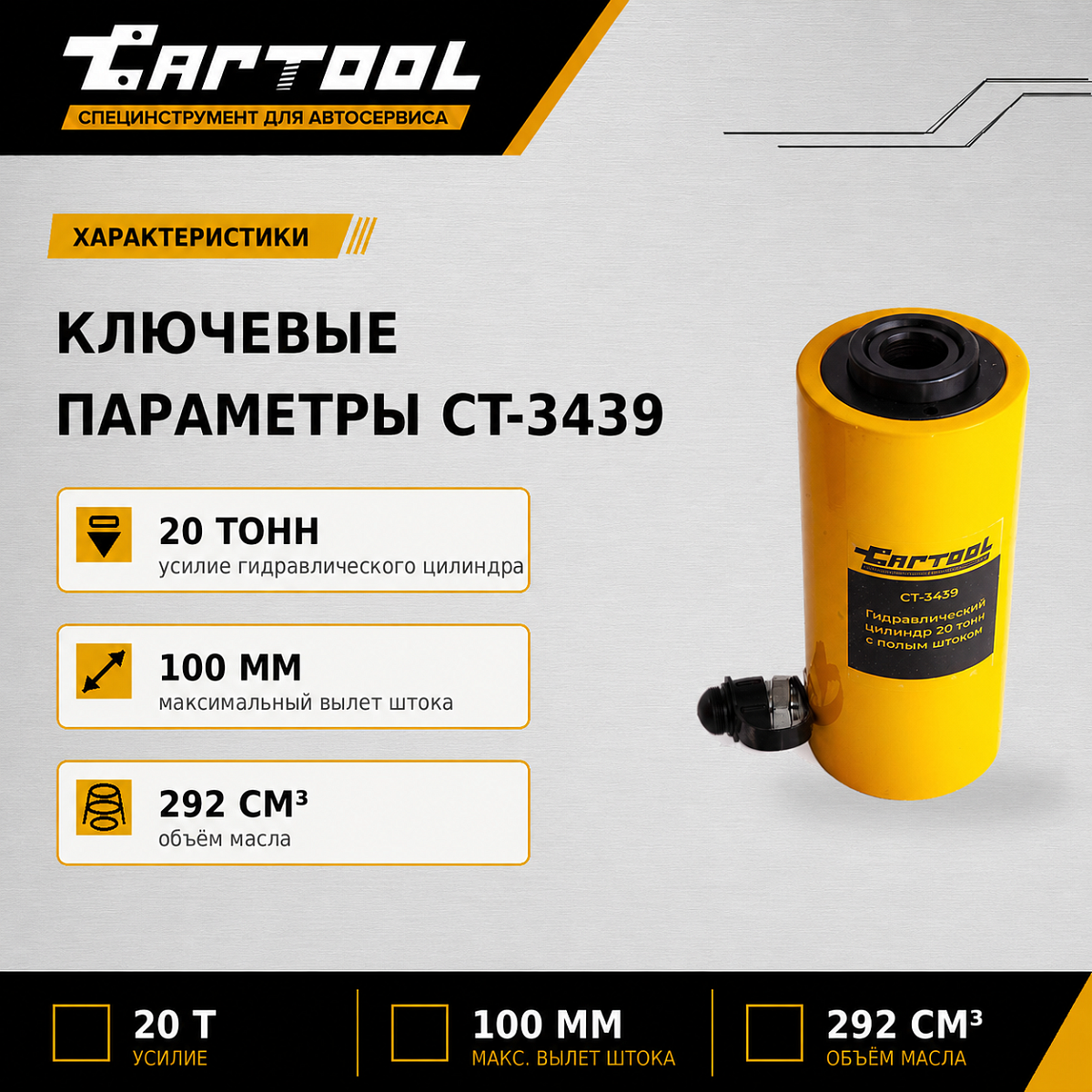

Рабочее усилие цилиндра составляет 20 тонн, максимальный вылет штока - 100 мм. Конструкция рассчитана на подключение к гидравлическому насосу, который приобретается отдельно; при использовании насосов других производителей необходимо подобрать подходящую соединительную муфту.

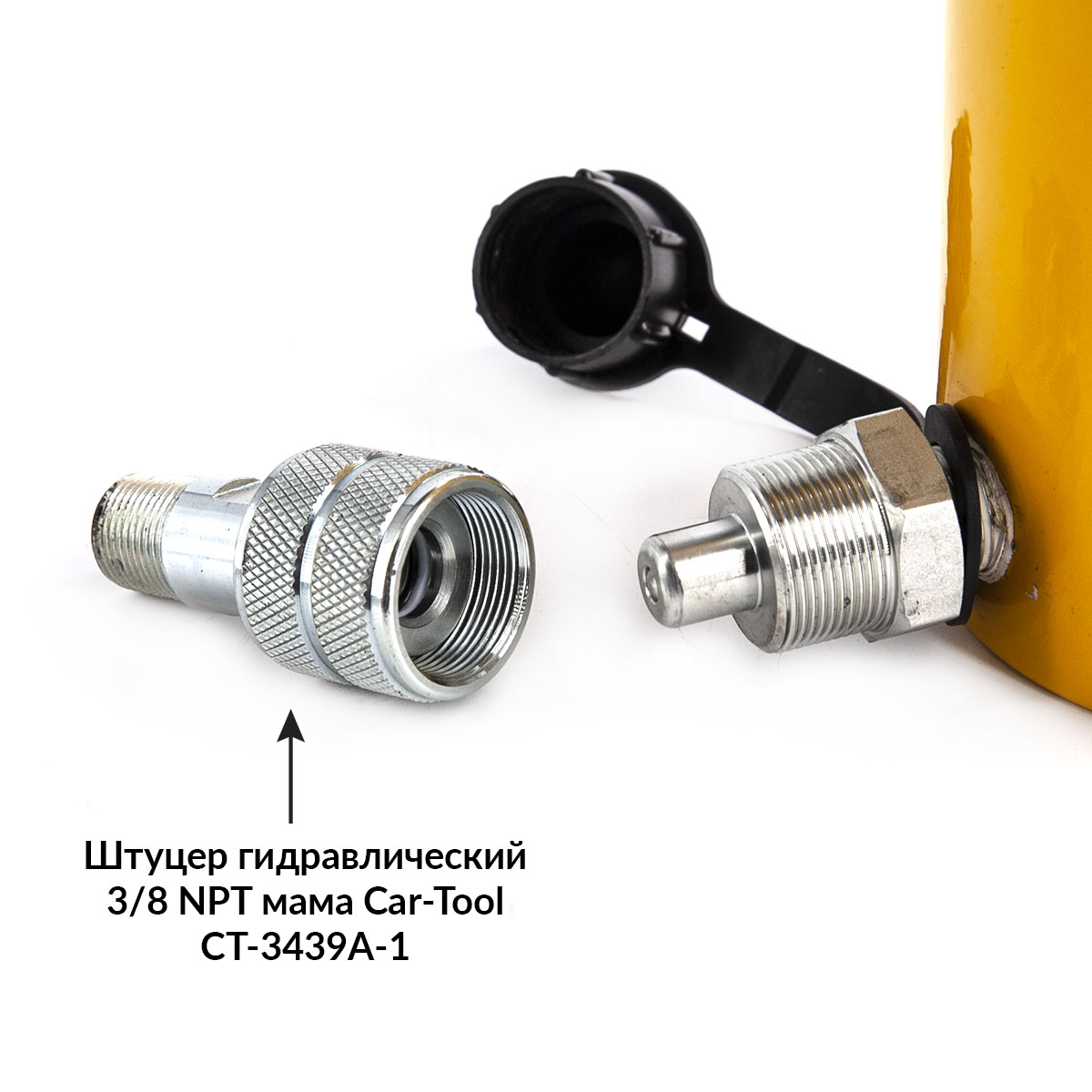

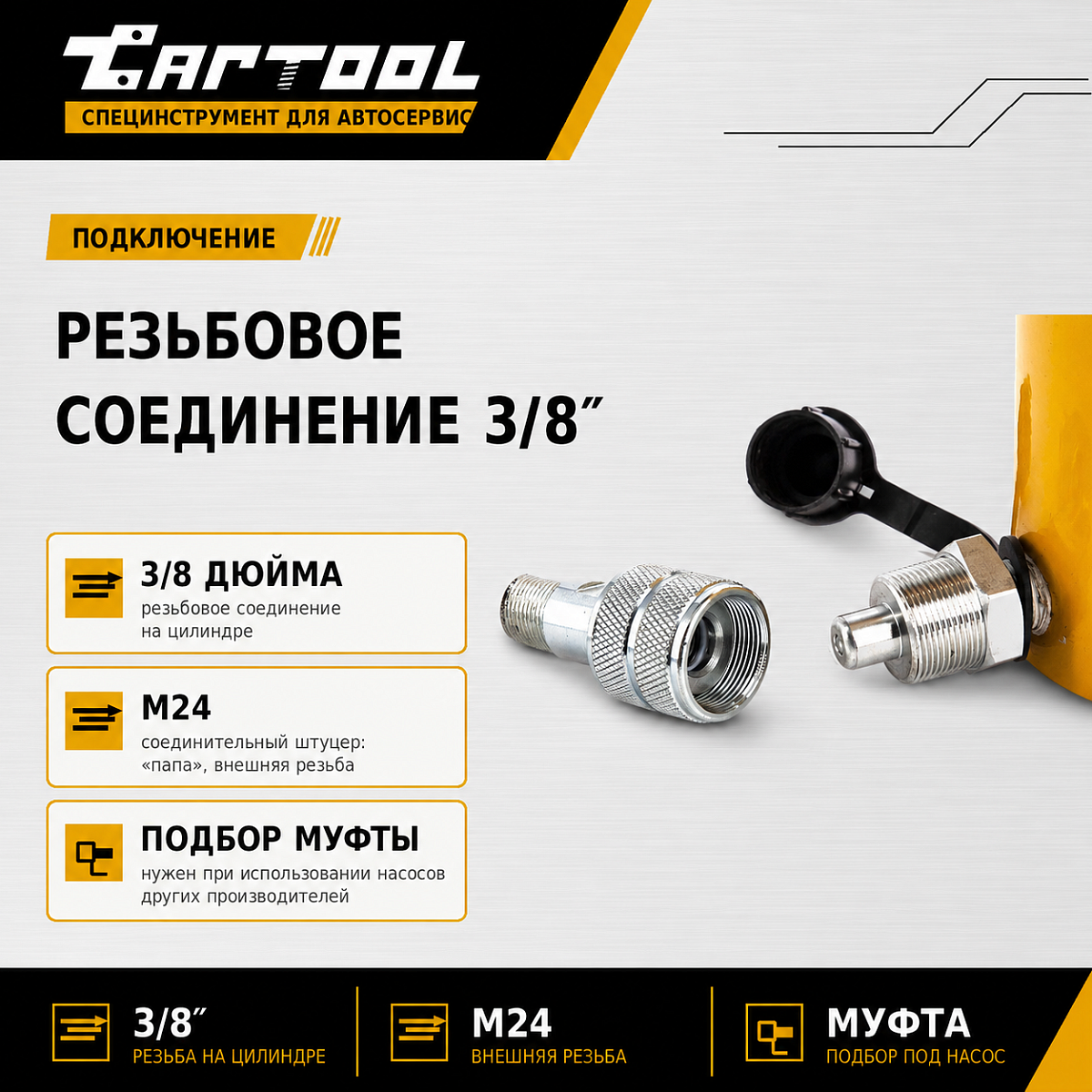

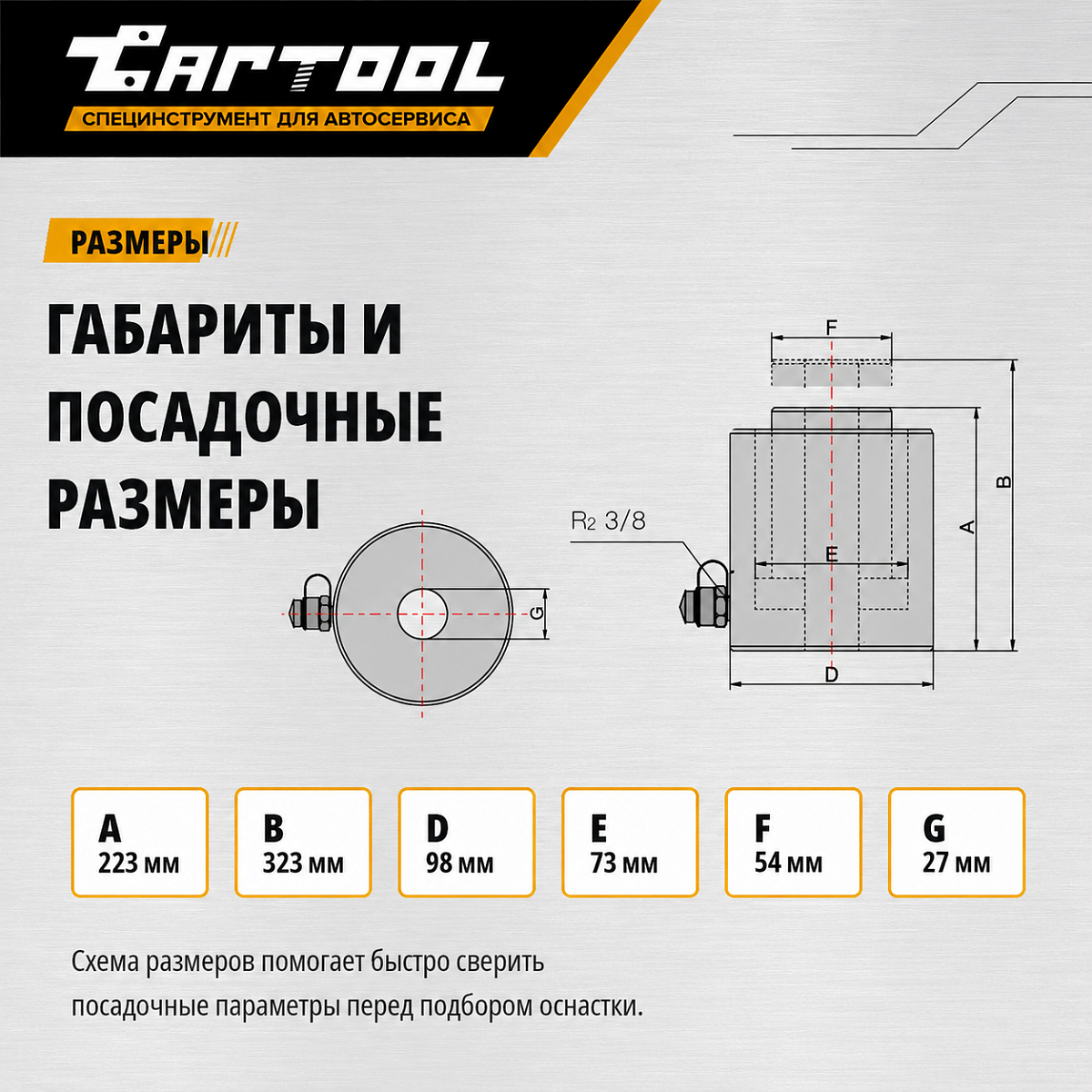

Резьбовое соединение на цилиндре - 3/8 дюйма, соединительный штуцер - «папа» с наружной резьбой М24. Объем масла составляет 292 см³. Размеры по обозначениям на схеме: A - 223 мм, B - 323 мм, D - 98 мм, G - 27 мм, E - 73 мм, F - 54 мм. Вес цилиндра - около 10 кг.
Гидроцилиндр может применяться как отдельный силовой элемент или в составе гидравлической линии. Гарантийный срок — 12 месяцев со дня продажи конечному потребителю.
Преимущества
- Полый шток позволяет использовать цилиндр совместно с различными съемниками и силовой оснасткой.
- Усилие 20 тонн подходит для задач, где требуется значительное гидравлическое давление.
- Ход штока 100 мм удобен для операций с большим рабочим перемещением.
- Резьбовое соединение 3/8 дюйма и штуцер М24 упрощают подбор совместимых элементов гидролинии.
- Возможна работа как с отдельным гидроцилиндром, так и в составе гидравлической системы из нескольких цилиндров.
Применяемость
Гидравлический цилиндр CT-3439 применяется с гидравлическими съемниками и силовой оснасткой для автосервиса. Подходит для операций выпрессовки и запрессовки, включая работы со ступичными подшипниками при использовании совместимого съемника CT-3787.
Для полноценной работы требуется гидравлический насос, приобретаемый отдельно. Перед подключением необходимо сверить совместимость насоса, соединительного штуцера и муфты.
Условия применения
- максимальное усилие - 20 тонн;
- максимальный ход штока - 100 мм;
- резьбовое соединение на цилиндре - 3/8 дюйма;
- соединительный штуцер - «папа», наружная резьба М24;
- гидроцилиндр нельзя эксплуатировать с превышением допустимой нагрузки и хода штока;
- работа выполняется на твердой ровной поверхности с учетом центра тяжести поднимаемого или выпрессовываемого узла.
Сравнительные характеристики гидроцилиндров Car-Tool
| Наименование |
Гидравлический цилиндр 20т. с полым штоком Car-Tool CT-3439 |
Гидравлический цилиндр 30т. с полым штоком Car-Tool CT-3430 |
Гидравлический цилиндр 60т. с полым штоком Car-Tool CT-3460 |
| Усилие (тонн) | 20 | 30 | 60 |
| Высота подъема (мм) | 100 | 100 | 50 |
| Объем масла (см3) | 292 | 477 | 402 |
| A (мм) | 223 | 246 | 247 |
| B (мм) | 323 | 346 | 297 |
| D (мм) | 98 | 114 | 158 |
| G (мм) | 27 | 33 | 54 |
| E (мм) | 73 | 90 | 123 |
| F (мм) | 54 | 63 | 91 |
| Вес (кг.) | 10 | 14,5 | 30,2 |
| Соединительный штуцер | "Папа", внеш. Резьба М24 | "Папа", внеш. Резьба М24 | "Папа", внеш. Резьба М24 |

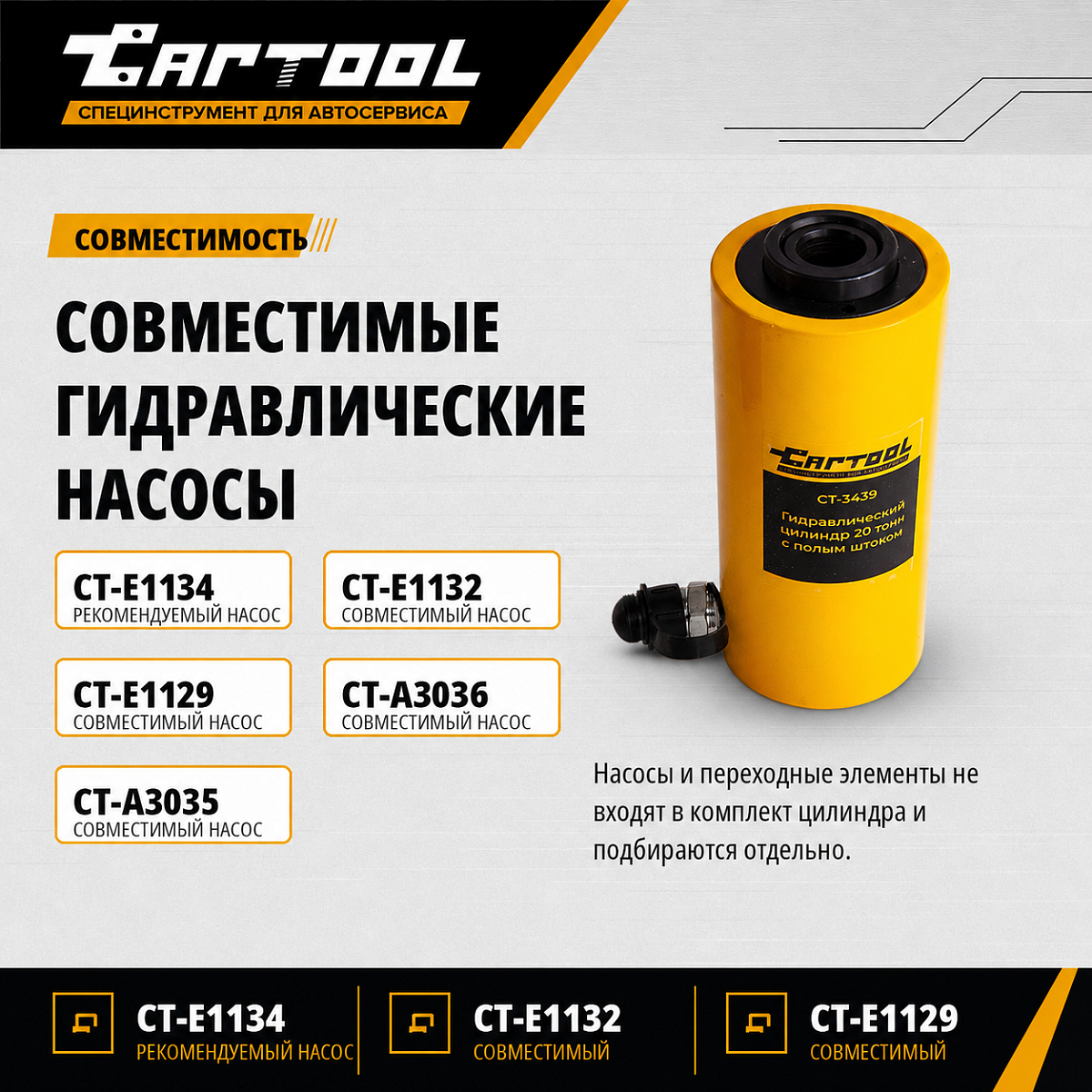

| Рекомендуемый насос | CT-E1134 | CT-E1134 | CT-E1132 |
| Совместимые насосы | CT-E1132; CT-E1129; CT-A3036; CT-A3035 | CT-E1132; CT-E1129; CT-A3036; CT-A3035 | CT-E1129; CT-A3036; CT-A3035 |
Обзор гидравлических цилиндров с полым штоком Cartool
