Диагностический кабель для мотоциклов Yamaha Launch LNC-124

Артикул: LNC-124

Диагностический кабель для мотоциклов Yamaha Launch LNC-124

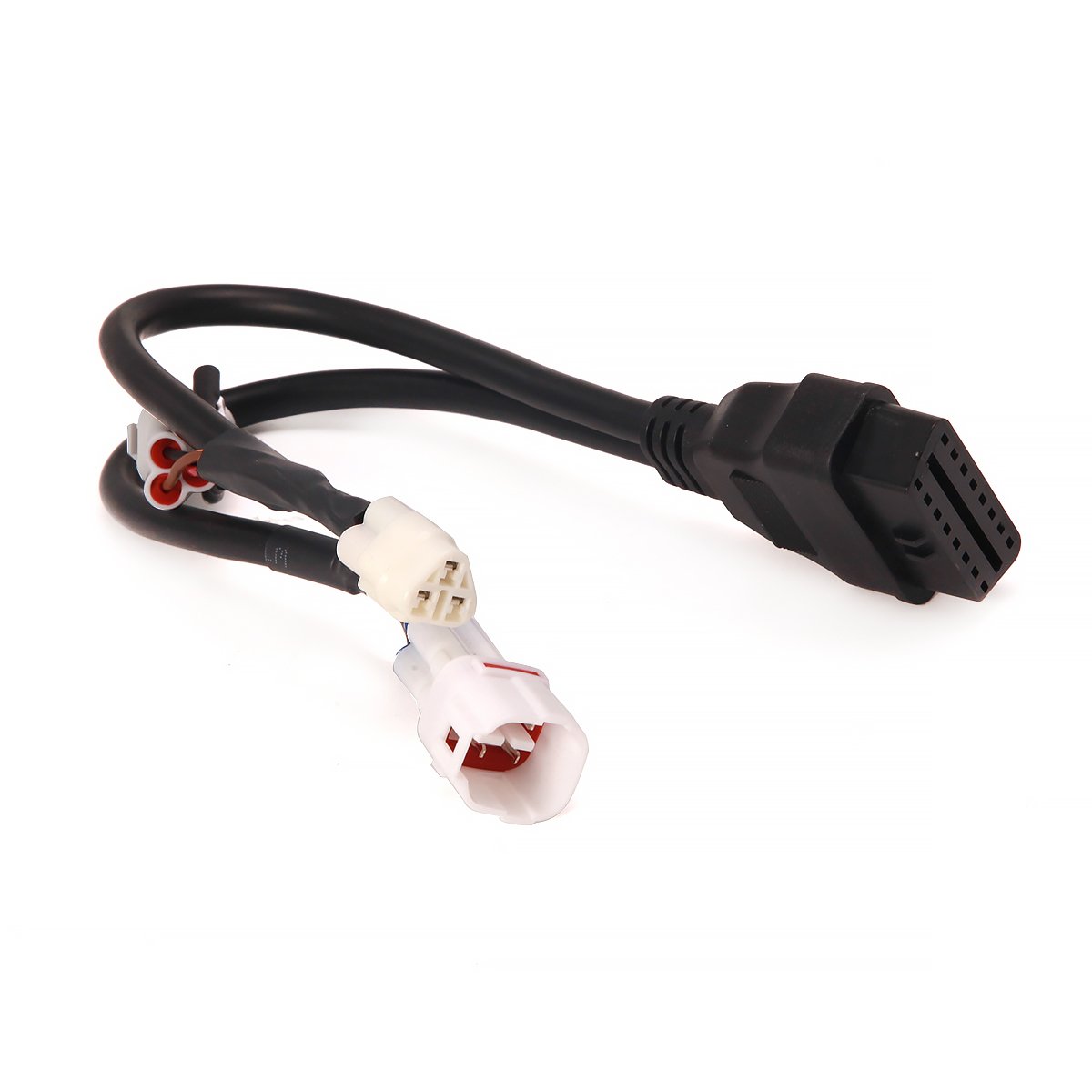

Launch LNC-124 - специальный диагностический кабель для подключения совместимых мотоциклов и скутеров Yamaha к профессиональным сканерам серии Launch X-431.

Кабель позволяет использовать уже имеющийся автомобильный сканер Launch для диагностики мототехники Yamaha. Это практичное решение для мотосервисов, дилерских центров, выездных мастеров и специалистов, которые хотят расширить перечень услуг без покупки отдельного диагностического прибора.

Модель LNC-124 входит в линейку оригинальных диагностических кабелей Launch и предназначена для работы с несколькими типами фирменных диагностических разъёмов Yamaha. На официальном сайте Launch комплект обозначается как кабель Yamaha формата 4+3+3+1+1.

Преимущества Launch LNC-124

• несколько типов разъёмов Yamaha в одном кабеле;
• подключение мототехники разных поколений;
• расширение возможностей имеющегося сканера Launch;
• отсутствие необходимости использовать самодельные переходники;
• удобство для стационарной и выездной диагностики;
• возможность быстро определить причину неисправности;
• подходит для мотосервисов и мультибрендовых СТО;
• оригинальная принадлежность Launch.

Возможности диагностики

После подключения мотоцикла к сканеру и запуска программного модуля Launch MOTO кабель позволяет выполнять предусмотренные для конкретной модели диагностические операции:

• считывать коды неисправностей электронных блоков;
• удалять ошибки после ремонта;
• просматривать текущие параметры и поток данных;
• получать информацию об электронном блоке управления;
• проверять показания датчиков;
• выполнять тесты исполнительных механизмов;
• проводить сервисные сбросы, адаптации и специальные процедуры.

Набор функций зависит от модели и года выпуска мотоцикла, установленного ЭБУ и версии программного обеспечения Launch. Для мотоциклетного комплекта Launch заявлены чтение и удаление DTC, просмотр потока данных, активные тесты и специальные функции.

Применяемость кабелей совместимых серий и моделей Yamaha

• MT-03;
• MT-07;
• MT-09;
• MT-09 Tracer;
• MT-10;
• FZ-07, FZ-09 и FZ-10;
• Tracer 700 и Tracer 900;
• XSR700;
• XSR900;
• YZF-R1;
• YZF-R6;
• YZF-R125;
• MT-125;
• FJR1300;
• XT1200Z и XT1200ZE Super Ténéré;
• TMAX 530 и TMAX 560;
• XMAX 125, XMAX 300 и XMAX 400;
• NMAX 125;
• YS125;
• D’elight 125;
• другие инжекторные мотоциклы и скутеры Yamaha с соответствующим диагностическим разъёмом.

Например, четырёхконтактное подключение применяется на ряде моделей MT, Tracer, XSR, YZF-R1, YZF-R6, FJR1300, Super Ténéré и TMAX. Трёхконтактное подключение встречается на ряде малокубатурных моделей Yamaha, включая YZF-R125, MT-125, NMAX и XMAX.

Важно: одна и та же модель Yamaha в зависимости от года выпуска, поколения и рынка поставки может иметь другой диагностический разъём. Перед покупкой необходимо визуально сравнить форму колодки на мотоцикле с разъёмами кабеля LNC-124.

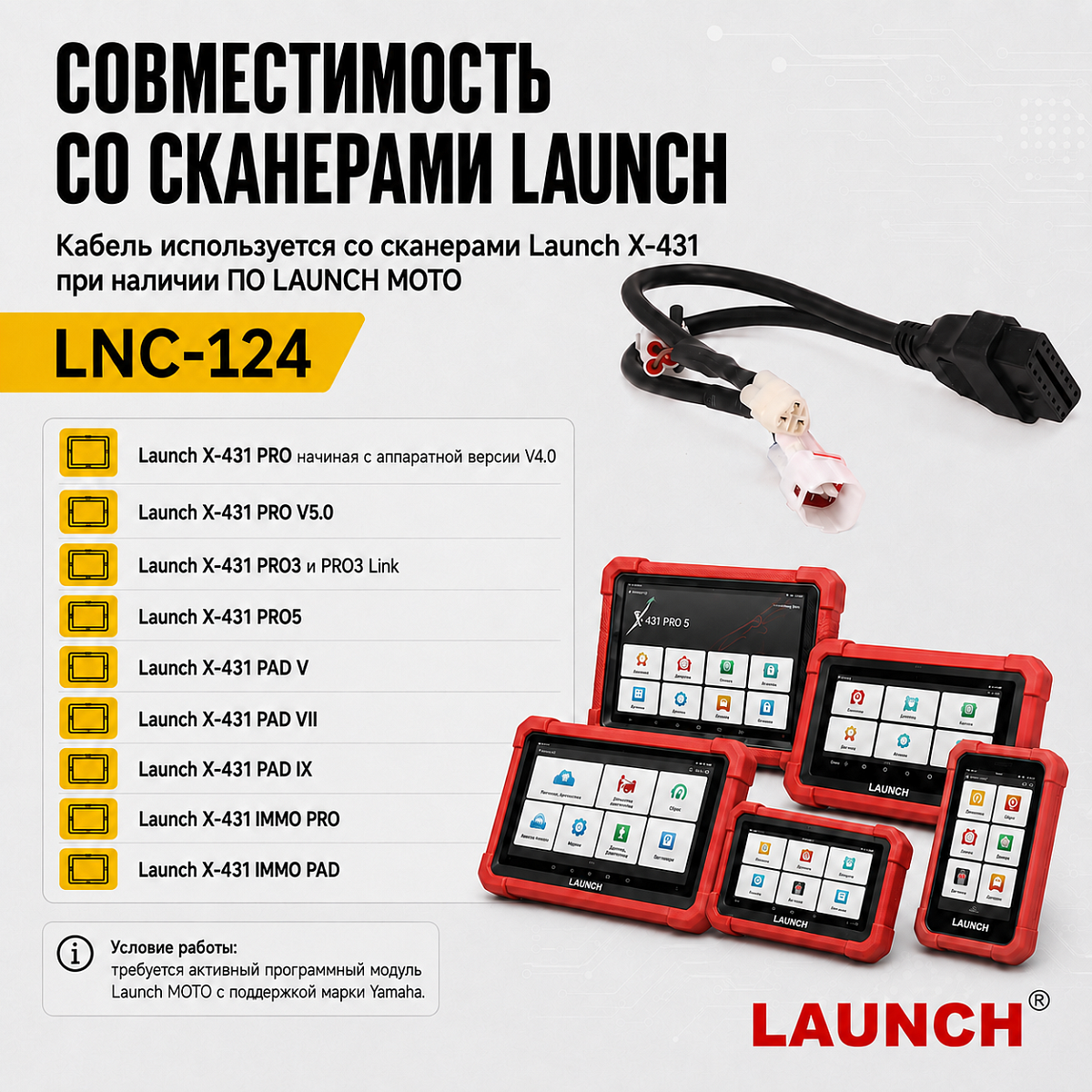

Совместимые сканеры Launch

Кабель может использоваться со следующими диагностическими сканерами:

• Launch X-431 PRO, начиная с аппаратной версии V4.0;
• Launch X-431 PRO V5.0;
• Launch X-431 PRO3;
• Launch X-431 PRO3 Link;
• Launch X-431 PRO5;
• Launch X-431 PAD V;
• Launch X-431 PAD VII;
• Launch X-431 PAD IX;
• Launch X-431 IMMO PRO;
• Launch X-431 IMMO PAD.

Обязательное условие работы - наличие активированного программного модуля Launch MOTO с поддержкой марки Yamaha. Сам кабель является переходником и не выполняет диагностику без совместимого сканера и программного обеспечения. Launch официально позиционирует мотоциклетное расширение как дополнение к совместимым устройствам серии X-431.

Как подключить кабель

1. Найдите штатную диагностическую колодку на мотоцикле Yamaha.
2. Выберите подходящий разъём кабеля LNC-124.
3. Подключите кабель к мотоциклу.
4. Соедините 16-контактный разъём кабеля с диагностическим адаптером Launch.
5. Включите зажигание.
6. Откройте на сканере раздел Launch MOTO.
7. Выберите марку Yamaha, модель и диагностируемую систему.
