Модульная группа для подготовки воздуха с регулятором давления и манометром, 1/4", 5 мкм. GARWIN 807660-14-5

Артикул: 807660-14-5

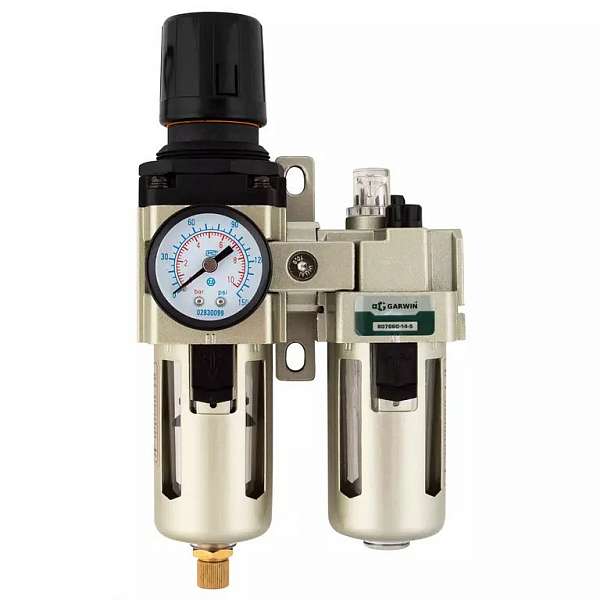

Модульная группа с регулятором давления GARWIN 807660-14-5 - это система подготовки воздуха для работы с пневматическим инструментом. Объединяет воздушный фильтр-осушитель, редуктор с манометром и лубрикатор.

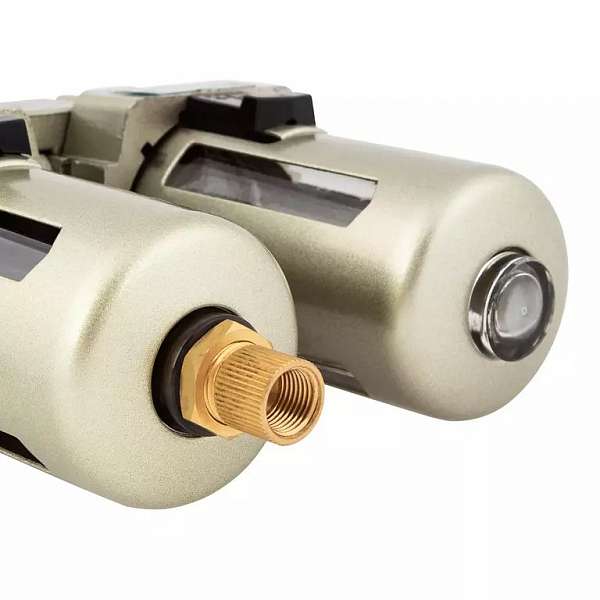

Оснащена полуавтоматическим клапаном сброса конденсата. (конденсат сливается когда компрессор выключается и давление падает.)

Необходимый элемент пневмолинии для очистки и насыщения маслом воздуха перед подачей в пневмоинструмент. Предотвращает засорение и попадание влаги в пневмопривод, смазывает внутренние детали инструмента, продлевая его срок службы.

Внутренняя резьба под штуцер - ¼ дюйма. Пропускная способность - 1800 л/мин. Объем колбы лубрикатора - 75 см³.

Универсальное решение

Модульная группа предназначена для комплексной подготовки магистрального воздуха. Является универсальным решением, объединяя три необходимых компонента: воздушный фильтр, редуктор с манометром и лубрикатор. Избавляет от самостоятельного подбора компонентов и проблем с монтажом их по отдельности./p>

Удобное измерение

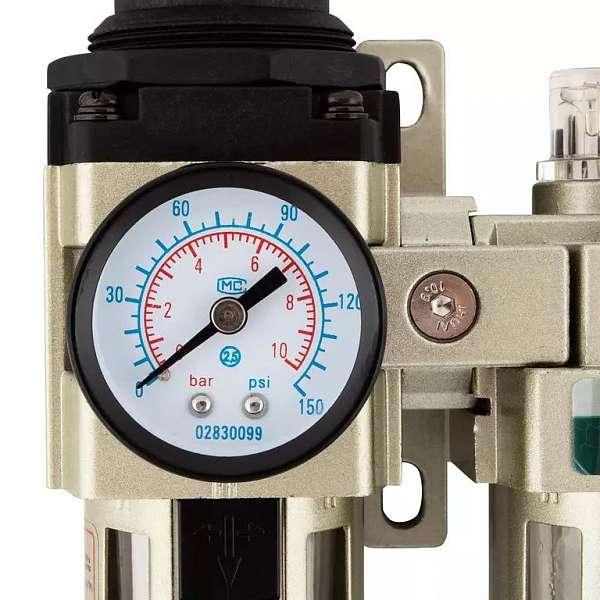

Точная регулировка подачи масла в пневмолинию и давления воздуха. Манометр с двумя вариантами шкалы (PSI и бар) дает работать с разными стандартами измерения давления. Регулятор подачи масла позволяет точно дозировать необходимое количество смазки.

Высокая степень очистки

Механический фильтр очистки не допускает попадания в пневмолинию частиц, крупнее 5 микрометров.

Защита от поломок

Очищает воздух от твердых частиц и влаги. Позволяет избежать преждевременной поломки инструмента по причине загрязнения или отсутствия смазки.

Внимание! При чистке или замене элементов модульной группы необходимо отключить подачу воздуха и стравить оставшееся в системе давление. При работах по замене элементов все затяжки необходимо производить вручную, не используя для этого автоматический инструмент.

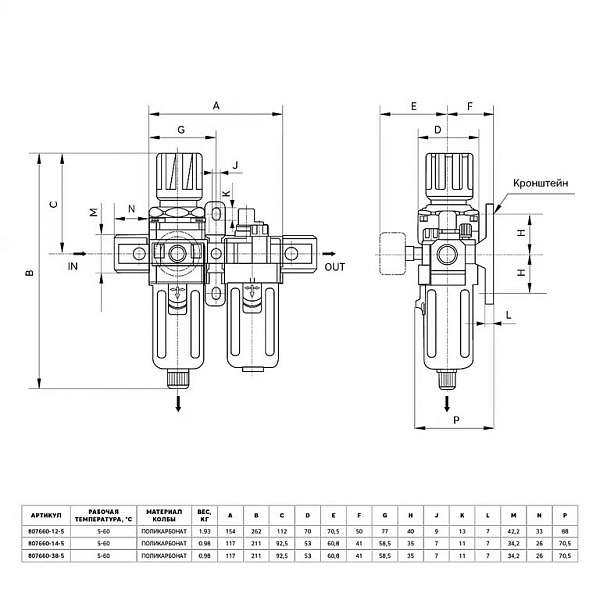

Характеристики

• A: 117 мм.
• B: 211 мм.
• C: 92,5 мм.
• D: 53 мм.
• Максимальное давление: 15 бар.
• E: 60,8 мм.
• Соединение манометра внутренняя резьба: 1/8 ".
• Объем колбы: 75 см³.
• Степень очистки: 5 мкм.
• Материал колбы: Поликарбонат .
• N: 26 мм.
• P: 70.5 мм.
• Максимальное рабочее давление: 10 бар.
• L: 7 мм.
• Диапазон регулировки давления: 0,5-8,5 бар.
• Номинальная пропускная способность: 1800 л/мин.

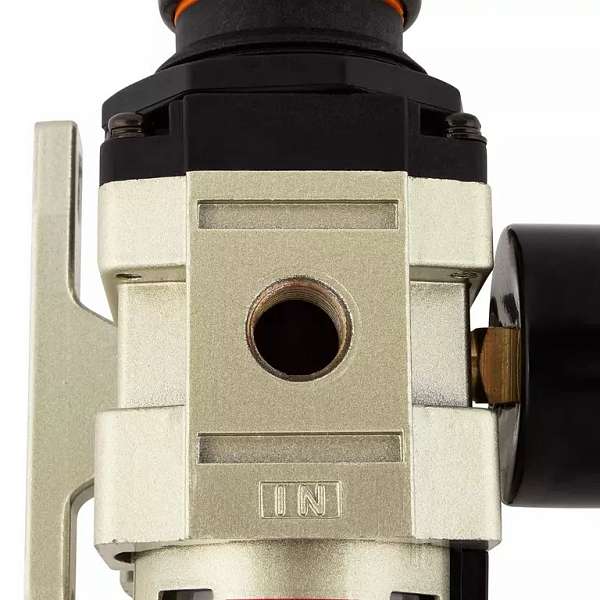

• Входное соединение внутренняя резьба: 1/4 ".
• Выходное соединение внутренняя резьба: 1/4 ".
• M: 34,2 мм.
• Рабочая температура: 5-60 °C.
• G: 58.5 мм.
• H: 35 мм.
• J: 7 мм.
• K: 11 мм.
• F: 41 мм.
• Вес: 0.96 кг.
• Объем: 0.00209 м³.

Комплектация

• Модульная группа для подготовки воздуха - 1 шт.
• Манометр - 1 шт.
• Инструкция на русском языке - 1 шт.
