N00356 Высоковольтный разрядник ММ-ВР-01 Мотор-мастер

Артикул: N00356

Высоковольтный разрядник ММ-ВР-01 служит для проверки модуля и катушек зажигания под управлением программного модуля Тест-мастер. Применяется совместно с адаптером Scan Master USB

Разрядник ММ-ВР-01 используется в составе комплекса Мотор-Мастер,  кабеля для проверки модуля и катушек зажигания.

Разрядник ММ-ВР-01 применяется для проверки:

• Модулей зажигания 42. 3705 (или аналогичных)
• Катушек зажигания 043.3705 (или аналогичных)
• Высоковольтных проводов в режиме искрообразования, как на автомобиле, так и при предпродажной проверке систем, модулей и катушек зажигания и высоковольтных проводов.

Устройство разрядника ММ-ВР-01

Разрядник оснащается пластмассовым корпусом, в котором располагаются:

• Два искровых промежутка 15…16 мм (23…24 кВ) и 6…7 мм (15…16 кВ)
• Четыре вывода для подключения ВВ проводов

На цветной наклейке корпуса разрядника выводы для подключения ВВ проводов объединены в один квадрат и помечены цветным маркером:
Верхний левый-  красным,  верхний правый –зеленым, нижний левый- черным, нижней правый – коричневым.

Два из них нижних, черный и коричневый  – заземляются на массу автомобиля зажимом типа «крокодил»). При работе искрообразование наблюдается в окошках разрядников.

Особенности проверки модуля и катушек зажигания с использованием разрядника ММ-ВР-01

• Проверка модулей и катушек зажигания возможна только при наличии специального стендового оборудования для тестирования ИМ,  в данном случае оборудования из комплекта Мотор-Мастер
• Методика проверки общая для модуля зажигания 42. 3705, катушек зажигания 043.3705
• Тестовый стенд  включается только при подключенном разряднике ММ-ВР-01 для предупреждения пробоя модуля и катушек зажигания
• Заземление выводов катушек зажигания 1 и 4 или 2 и 3 целесообразно производить раздельно.

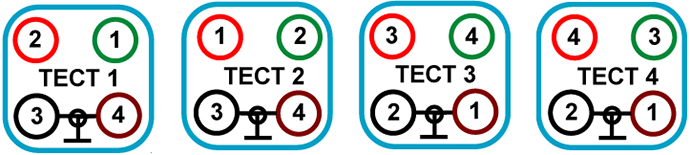

Основные схемы подключения ВВ проводов изображены на лицевой цветной наклейки прибора в виде пиктограмм с надписями ТЕСТ 1- ТЕСТ 4

В схематичных изображениях тестов, цвета окружностей, в которых указывается номер ВВ провода, подключенный к соответствующему выводу модуля или катушки зажигания, соответствует цветовому маркеру ВВ вывода разрядника.



Техническое обслуживание разрядника ММ-ВР-01

• Целесообразно поддерживать чистоту разрядника. Между ВВ выводами не должно быть токопроводящих веществ (жидкостей или угольных дорожек) по которым может пройти ВВ разряд.
• На период хранения без использования по назначению ВВ выводы разрядника покрывайте для защиты от коррозии густой смазкой, тонким слоем (типа солидол).
• В случае износа разрядника следует подкорректировать зазоры, для чего отвернуть ВВ выводы, подрегулировать зазоры и завернуть ВВ выводы на место.


Хранение и транспортирование

• Хранение и транспортирование стенда в упаковке может осуществляться в помещениях и в закрытом транспорте, в которых место хранения защищено от попадания влаги и механических воздействий, во всем диапазоне рабочих температур.

Технические характеристики разрядника ММ-ВР-01

• Зазоры в разрядниках:
• номинальной мощности искры (23…24кВ), мм . 15 … 16
• пониженной мощности искры (15…16кВ), мм ….. 6 … 7
• габаритные размеры, мм: .…....………….. 113 х 66 х 20
• Диапазон рабочих температур …....…..… -20 … + 70°С
• Масса кг, не более ..….…….……..………… 0,2

Комплектность высоковольтного разрядника ММ-ВР-01 :

• Разрядник «ММ-ВР-01» (сдвоенный).
• Инструкция по эксплуатации
