Диагностический комплекс «Лаборатория Мотор-Мастер»

Артикул: N00345
Вес: 5.5 кг
нет в наличии
Доставка в Загрузка
Оплатите заказ картой, получите скидку 3%

Основу автомобильного диагностического комплекса "Лаборатория Мотор Мастер" составляют осциллограф USB DiSco 2 и многофункциональный адаптер Scan Master.

Данные устройства могут подключаться через к любому компьютеру, ноутбуку или нетбуку, работают в единой программной оболочке, обеспечивая гибкость настроек и возможность добавление новых функций за счет автоматического обновления программного обеспечения через Интернет.

Использование данных приборов позволяют производить комплексную диагностику любого автомобиля (используя осциллографические методы) и детальную диагностику узлов и механизмов для блоков управления автомобилей, входящих в список поддерживаемых комплексом "Лаборатория Мотор Мастер".

Эту таблицу можно прокручивать
Универсальный К-Line+ CAN адаптер

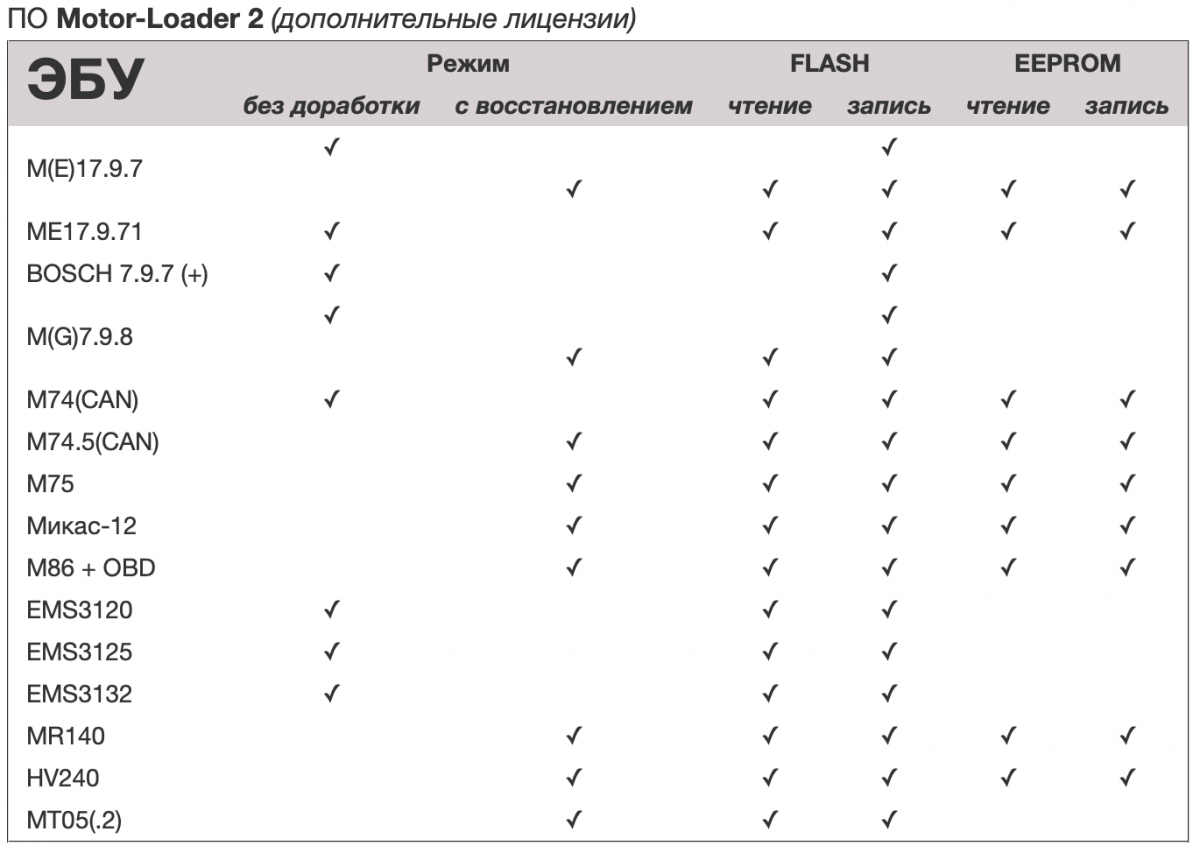

Работает с приложениями Mотор-Скан, Мотор-Лоадер, Скан-тестер. Применяется для сканерной диагностики  и в качестве загрузчика ЭБУ по всем протоколом K-Line и CAN.




OBD-II (K-Line+CAN)


ВАЗ + ГАЗ


Одометры и EEPROM

Компактный компьютерный осциллограф для USB
Электронный программный коммутатор 11 поддиапазонов Диапазон от 10 мВ до 20 В на деление. Программное управление входами- открытый/закрытый. Точность измерения - 1%.


Адаптер зажигания для осциллографа DiSco
6 входов емкостных датчиков. Вход для датчика первого цилиндра


Датчик вибрации
Прибор для оценки характера изменения давления в трубопроводах системы питания дизельных и бензиновых двигателей.
Качественные щупы с набором наконечников и кабелем 1,5 м


TestMaster
Универсальный адаптер для диагностики, эмуляции датчиков и тестирования исполнительных механизмов
motor-master-test-master-adapter.png Надежное автономное устройство для проверки катушек зажигания
Поставляется в комплекте с высоковольтным разрядником ММ-ВР-01
  Эту таблицу можно прокручивать

Кабель РХХ

Кабель форсунок motor-master-forsunki-cable.png

Кабели датчиков motor-master-cable-datchik.png

Разветвитель форсунок motor-master-razvetvitel-forsunok.png




DiSco 2 осциллограф в составе комплекса "Лаборатория Мотор Мастер", применяется для снятия осциллограмм с датчиков и исполнительных механизмов автомобиля в режимах осциллограф , самописец  и мотор-тестер с программным обеспечением, позволяющим производить безразборную диагностику любого бензинового двигателя с использованием датчика давления, датчика разрежения и емкостных датчиков.

Адаптер Scan Master расширяет функциональность диагностического комплекса "Лаборатория Мотор Мастер" до следующих возможностей: сканер, программатор ЭБУ, программатор одометров / программатор ЕЕПРОМ, виртуальный СОМ порт, тестер ИМ с системой диагностики и защитой от перегрузок, эмулятор датчиков.

Комплектация диагностического комплекса "Лаборатория Мотор Мастер"

USB осциллограф DiSco2

Цифровой осциллограф служит для анализа низкочастотных аналоговых сигналов в 11 поддиапазонах: 10мВ, 20мВ, 50мВ 0.1В, 0.2, 0.5В, 1В, 2В, 5В, 10В, 20В.

DiSco2 способен регистрировать длительные медленно меняющиеся процессы, а также исследовать двоичные сигналы от устройств типа транспондеров, TOUCH MEMORY, систем ДУ, интерфейсов RS232, I2C и т.д. DISCO2. Также может быть использован в качестве простого двух канального вольтметра для напряжений в диапазоне ±20 В, частотомера для частот сигналов до 50 кГц или пробника со звуковым оповещением.

В отличие от DiSco (на С8051F320) данный осциллограф обеспечивает большую скорость измерений засчет процессора C8051F342, а также двойного объема памяти программы и ОЗУ. Целесообразно отметить повышение точности измерений и значительно меньший уровень шумов.

Scan Master CAN адаптер

Адаптер Scan Master CAN применяется в составе комплекса Мотор-Мастер с приложениями Mотор-Скан, Мотор-Лоадер, Скан-тестер.
Scan Master CAN используется для сканерной диагностики и в качестве загрузчика ЭБУ по протоколам ISO 9141-2, ISO 14230-4 KWP, ISO 14230-4 KWP, ISO 15765-4 CAN, ISO 15765-4 CAN, ISO 15765-4 CAN.

Дополнительно адаптер Scan Master CAN можно применять для корректировки одометров, программирования микросхем EEPROM, а также в качестве анализатора и генератора CAN шины.

Переходник "MM-Connect" подключения к ЭБУ автомобилей

Универсальный переходник MM-Connect с шаблонами служит для соединения с ЭБУ автомобилей без применения стандартных разъёмов.
Посредством шаблонов из базового комплекта поставки и набора проводников для подключения к большим и малым контактам ЭБУ без особых усилий можно подключиться к ЭБУ М17.9.7, M75, MR-140, EMS-3132
M-Connect легко соединяется с любым из устройств Мотор-Мастер: АD-05, CAN приставка для DiSco2, Скан-Мастер USB, Скан-Мастер CAN.

Диагностический кабель OBD-II (K-Line+CAN)

Универсальный диагностический кабель OBD-II для работы с оборудованием Мотор-Мастер. При использовании адаптера Скан Мастер USB и AD-05, под управлением ПО Мотор-Скан данный кабель используется с ЭБУ, работающими по K-Line. При использовании CAN приставки и адаптера Scan Master CAN при помощи данного кабеля производиться диагностика по CAN.

Кабель диагностический ВАЗ + ГАЗ

Диагностический универсальный кабель оснащается двумя основными диагностическими разъёмами: ВАЗ, ГАЗ и OBDII. Предназначен для совместного применения с адаптером Scan Master CAN, Тест-мастер и AD-05 при диагностике автомобилей с инжекторными двигателями.

Кабель для программировании ЭБУ с 55 и 81 контактными разъемами

Кабель для программирования ЭБУ с тремя разъёмами: 55 pin+81 pin+ M74 K для универсального адаптера Скан Мастер CAN и AD-05.
Кабель применяется в процессе автоматического перепрограммирования на чтение и запись ЭБУ современных отечественных автомобилей.

Универсальный кабель для ЭБУ с разъемами Molex 32 и 48 pin

Кабель применяется с адаптером Скан Мастер CAN для подключения к ЭБУ : M74 M74K M74CAN М74.5 Микас 12, М 124

Адаптер Тест-Мастер

Тест-Мастер программно-аппатный комплекс для диагностики автомобилей, соединяется с ЭБУ по K-Line. Работает под управлением компьютера через USB соединение, поддерживает автоматическое обновление прошивки через Интернет в совместно с ПО Мотор-Мастер.
Применяемость адаптера Тест-Мастер имитатор датчиков, диагностический сканер по протоколам ISO 9141-2, ISO 14230-4 KWP, программирование одометров и ЕЕПРОМ, виртуальный СОМ порт.

Кабель для программирования одометров и EEPROM

Данный кабель служит для соединения с адаптером Тест-Мастер при выполнении корректировки одометров и программировании миросхем EEPROM. Поставляется вместе с переходником для подключения питания к новым панелям приборов с одной фишкой.

Дополнительные переходники для кабеля одометров (ГАЗ + универс.)

Дополнительные переходники для кабеля предназначены для подачи электропитания любых одометров. Оптимизированы для панелей отечественных автомобилей ГАЗ. С апреля 2010 года входит во все комплекты "Мотор-Мастер", где целесообразно применение кабеля одометров.

Кабель для тестирования модулей и катушек зажигания (сдвоенные и одиночные ВАЗ)

Данный кабель соединяется с адаптером Тест-мастер и используется при диагностике модулей зажигания, одиночных и сдвоенных катушек зажигания ВАЗ.

Кабель для тестирования регуляторов холостого хода ВАЗ и ГАЗ (для адаптера Скан Мастер USB)

Используется при работе приложения Тест-Мастер. Подключается к адаптеру Test Master. Позволяет тестировать (управлять перемещением) регуляторы холостого хода автомобилей ВАЗ и ГАЗ.

Кабель для баланса и промывки форсунок

Используется для работы с приложением Тест-мастер и применяется при выполнении теста "баланс форсунок" без демонтажа и промывку форсунок при использовании внешней установки.

Кабель разветвитель форсунок

Кабель используется для подключения к кабелю для баланса и промывки форсунок. Кабель-разветвитель служит для непосредственного подключения к форсунком на автомобилях без общей 5-контактной фишки либо для подключения форсунок на внешней установке.

Адаптер зажигания Spark Master

Адаптер зажигания Spark-master со встроенными смесителями применяется для непосредственного подключения комплекта емкостных датчиков DIS-4 или DIS-6.

Комплект ёмкостных датчиков DIS-6

Комплект ёмкостных датчиков DIS-6 применяется для диагностики 6-и и 4-х цилиндровых двигателей с DIS-системами зажигания и 3-х цилиндровых с индивидуальными катушками и ВВ проводами. Каждая ветка состоит из трёх датчиков, сигналы которых смешиваются и поступают на соответствующий вход IN+ или In- согласно предварительно определённой полярности ВВ проводов по датчику синхронизации. Ветки идентичны и промаркированы термоусадочной трубкой для удобства в использовании.

Датчик разряжения

Высокочуствительный, широкодиапазонный датчик оснащается пьезопластиной и работает под управлением программного обеспечения Мотор-Мастер.
Датчик разрежения с пьезоэлементом применяется совместно с замером осциллографом изменений разрежения во впускном коллекторе бензинового двигателя.
Обновленная конструкция датчика включает краник для настройки работы датчика на конкретные рабочий объем, количество цилиндров, уровень вакуума во впускном коллекторе.
В отличие от датчиков с электронными компонентами обеспечивает обнаружение сигналов по каждому цилиндру работающего двигателя с периодами сооответствующими циклам снятия осциллограмм.

Датчик давления в цилиндре

Датчик давления служит для проверки положения коленчатого и распределительных валов, состояния уплотнений цилиндро-поршневой группы, определения фаз ГРМ, пропускной способности выхлопной системы.

Измерительный элемент производства фирмы Моторола, отличается высоким качеством выпускаемых измерительных элементов, помещен внизу корпуса датчика, что позволяет максимально точно отслеживать давление и разрежение в цилиндре двигателя непосредственно при его работе.
Питание на датчик берется от 12 вольт бортовой сети автомобиля, датчик универсален, его можно использовать с любым специализированным осциллографом.
Датчик укомплектован одной трубкой-удлинителем, для использования на авто с глубокой посадкой свечей.

Комплект датчиков для экспресс диагностики (ёмкостная и индуктивная линейки)

Применяется для проведения экспресс-диагностики систем зажигания, впрыска, бортового питания и других.

Щупы разборные


Щупы в комплекте с изолированными насадками типа "крокодил" и качественным кабелем длинной 1,5 м.
Рекомендуются для работы с осциллографами: DiSco.

Высоковольтный разрядник ММ-ВР-01

Работает под управлением программного модуля Тест-мастер и применяется при проверке модуля и катушек зажигания подключенных к адаптеру Scan Master CAN, Тест-Мастер, автономному тестеру катушек .

Дополнительные кабели для Тест-Мастер

Дополнительные кабели применяются при работе с приложением Тест-Мастер.
Данные кабели совместно с адаптерами Scan Master USB и Test-Master применяются для эмулирования сигналов ДПРВ, ДПКВ, ДС, ABS и генерирования ШИМ сигнала по току и напряжению.
Для подключения к разъемам или в проводку автомобиля в комплект входит щуп-игла 3 шт


Тестер катушек ММ-ТК-01

Универсальный переходник "MM-Connect" служит для подключения к ЭБУ автомобилей без использования стандартных разъёмов.

Емкостной датчик

Датчик емкостной для USB осциллографа DISCO служит для подачи сигналов при контроле электрических процессов в высоковольтном проводе системы зажигания автомобиля. Подключается к одному из двух каналов осциллографа.

Кабель катушек зажигания универсальный


Предназначен для подключения к любым модулям и катушкам зажигания. Используется совместно с прибором автономный тестер катушек ММ-ТК-01.

Датчик вибрации

Датчик вибрации совместно с осциллографом служит для проверки характера изменения давления в трубопроводах системы питания дизельных и бензиновых двигателей. Датчик устанавливается на топливопровод без непосредственного контакта со средой измерения, регистрирует незначительные деформации трубопровода (пропорциональные изменению давления), преобразуя их в соответствующее напряжение на выходе. Устройство позволяет оценить состояние форсунок в бензиновых и дизельных двигателях, топливной аппаратуры высокого давления, определить момент и длительность впрыска.

Ящик пластмассовый (большой)

Лаборатория Мотор-Мастер

/

Новый USB осциллограф DiSco2

/

Разборные щупы длиной 1.5м

/

Адаптер Scan Master USB

/

Кабель программирования с тремя разъёмами

/

кабель программирования универсальный М74 и М74 (CAN)

/

Универсальный диагностический кабель

/

Кабель EEPROM, ГАЗ + универс

/

Кабель для тестирования модулей и катушек зажигания(сдвоенные и одиночные ВАЗ)

/

Кабель для тестирования регуляторов холостого хода ВАЗ и ГАЗ

/

Кабель для баланса и промывки форсунок

/

Кабель разветвитель форсунок

/

Адаптер зажигания Spark Master

/

Набор емкостных датчиков DIS-4

/

Датчик разрежения новой конструкции

/

Датчик давления полный комплект

/

Ящик пластмассовый для хранения

/

Комплект экспресс датчиков

/

Пульт управления

/
